ОКЕАНОГРАФИЯ ЗАЛИВА ПЕТРА ВЕЛИКОГО

ВВЕДЕНИЕ

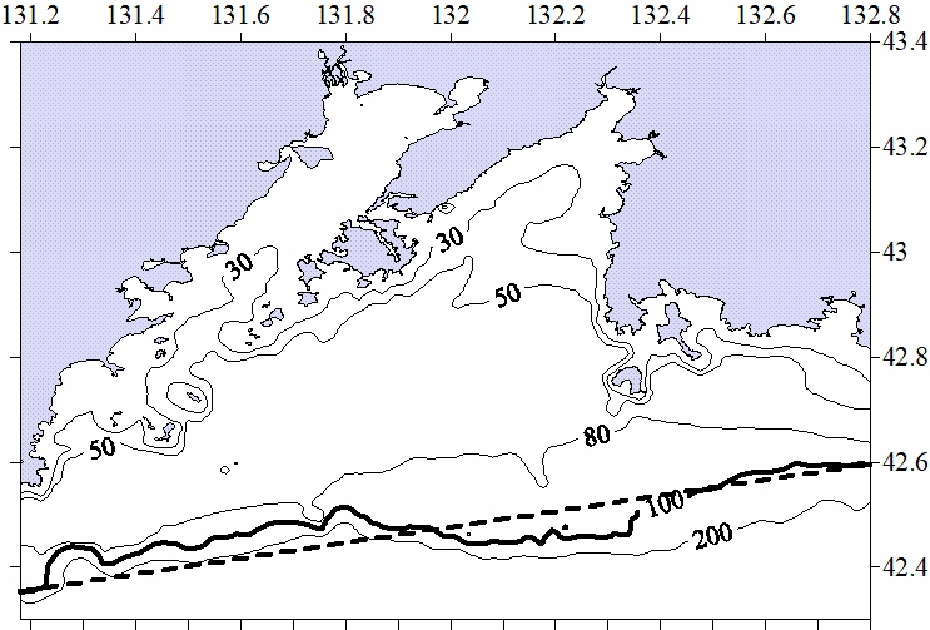

Граница залива Петра Великого в гидрографии (Лоция, 1996 г.) определена просто: между устьем реки Туманной и мысом Поворотный. Но прямая как граница — не лучший вариант: при этом в ЗПВ в одном месте войдёт склон, а в других не войдёт обширная часть с глубинами менее 100 метров — рис. 1. Если за южную границу принять изобату 200 метров, то такой разрыв будет ещё больше. Поэтому здесь и далее границей залива с юга считается изобата 100 метров, проходящая ближе всего к указанной прямой.

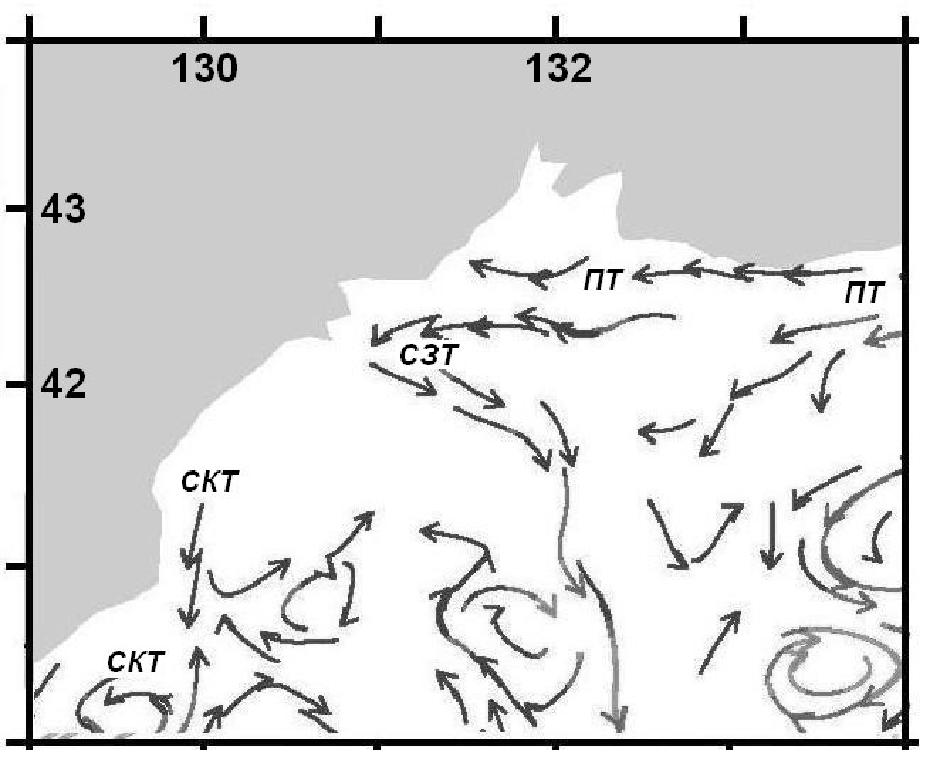

Накачка субтропической воды с юга к устью реки Туманной к сентябрю создаёт обширный домен (область) тёплой воды, который поддерживает появление субтропических рыб (акул) и тёплую осень (Danchenkov, Lobanov, Nikitin, 1997). К ноябрю домен исчезает.

Зимой ЗПВ — аномально холодная часть моря: температура воздуха во Владивостоке в январе намного ниже, чем в расположенных много севернее Ольге, Тернее и Сосуново (Danchenkov, Kim, Goncharenko, 1996).

Публикаций по океанографии залива довольно много (Курсова, Данченков, 2013), но до сих пор много белых пятен, особенно в знании о региональных течениях. Не исследовано Приморское течение, немного известно о давно (Aubrey, Danchenkov, Riser, 2001) открытом течении вдоль 42.5 с.ш., нет информации о течениях в узостях (проливах). При избыточном числе модельных исследований их полевые измерения, особенно неэйлеровые (не в точках), единичны.

Район примыкающий к заливу давно рассматривается как источник новых водных масс моря. В северо-западной части моря давно искали подтверждения образования глубинной воды моря. Однако находки свежей воды пока единичны. Предложена (Danchenkov, Aubrey, Lobanov, 2000; Данченков, Danchenkov, 2003) и другая гипотеза образования глубинных вод моря — охлаждением ветви Цусимского течения (вдоль 43.5° с.ш.).

Известно (Kim, Chung, 1984), что где-то севернее корейских вод образуется промежуточная водная масса низкой солёности. Водные массы в районе Туманной рассмотрены ранее (Данченков, Фельдман, Файман, 2003).

Считается (Лучин и др., 2005, Лучин, Тихомирова, 2012), что характерные значения вод ЗПВ «хорошо известны» (Лучин и др. 2005, Лучин, Тихомирова, 2012). Действительно, особенности пространственного распределения температуры, солёности и плотности вод ЗПВ исследовались часто. Но то, что они «хорошо известны», представляется неверным.

Утверждают (Ростов и др., 2005), что зимой вертикальной структуры вод нет, воды однородны по температуре и солёности. При этом их значения соответствуют характеристикам (Т< 1°С, S — около 34 psu) глубинной водной массы моря.

Утверждают (Лучин и др., 2005), что летом, «с июня по сентябрь вся толща вод залива представляет собой «сплошной термоклин», «температура воды непрерывно понижается от поверхности ко дну».

Цель настоящей статьи — проверить достоверность этих (и некоторых других) утверждений.

Данные уникальных (по количеству станций, покрытию залива, частоте), съёмок ДВНИГМИ (2001-2017 гг) позволяют определить средние и характерные значения параметров вод ЗПВ, а также выявить характерные особенности их пространственного распределения.

ДАННЫЕ

Для определения средних значений и построения схем пространственного распределения температуры и солёности воды использованы 18 стандартных и 7 нестандартных съемок ЗПВ в период с ноября 1999 г. по август 2017 г. Станции (170-173 в каждой стандартной съёмке) покрывали большую часть залива (в пределах координат 42.4-43.2° с.ш., 131.2-133.2° в.д. — табл. 1.

Таблица 1. Стандартные океанографические съёмки ДВНИГМИ в ЗПВ

Кроме них, использованы четыре ограниченных (только в северной — севернее 42.6° с.ш. — части залива) съёмки ДВНИГМИ, одна нестандартная — в юго-восточной части залива, две зимние съёмки ТОИ ДВО РАН (в 1999 и 2000 гг.), а также отдельные разрезы в иные годы (табл. 2).

Таблица 2. Нестандартные океанографические съёмки в ЗПВ

В каких-то местах (в юго-западной части ЗПВ) наблюдений ДВНИГМИ не было вообще, а в каких-то (в юго-восточной части) измерения проводились уже за пределами залива.

Эти данные частично использовались в региональных исследованиях (Лучин и др., 2005; Лучин, Тихомирова, 2012).

Положение станций показано далее на схемах горизонтального распределения параметров.

Период измерений составлял от трёх суток (в 2007 г.) до 7 (в 2015 г.) — 9 (в 2012 г.). Период съёмок вод залива логично делать коротким, а распределение станций — учитывающим особенности океанографии. Экспедиционные измерения ДВНИГМИ в ЗПВ до 2013 г. логике следовали не всегда: съёмки проводились нерегулярно и в разных границах. Это было обусловлено тем, что экспедиции проводились без заказа властей (без целевого финансирования), за счёт внутренних ресурсов института. Значительная часть съёмки 2003 г. по неясным причинам проводилась за пределами залива. Лишь с 2013г станции стали проводиться по одной сети и дважды в год. Лишь время сентябрьской съёмки 2016г было перенесено на две недели раньше обычного. Выбор положения станций нельзя признать идеальным: при излишне частых станциях в вершинах Амурского и Уссурийского заливов, совсем не было станций в заливах второго порядка и в большинстве проливов. Станции за пределами шельфа (в глубоководной котловине, малополезных для познания океанографии залива) было около двух десятков. В юго-западной части залива, между заливом Посьета и устьем реки Туманной (интересной при изучении океанографии ЗПВ) станций не было вообще. Вероятно, это было обусловлено ограничениями работ вблизи морского заповедника.

В августе и ноябре 2001 г., октябре 2007 г., апреле 2012 г. измерения не проводились в южной (< 42.58° с.ш.) часть залива. В 2002 г., 2006 г. (В.А.Лучин их определил как экстремальные) и в 2005 г. измерений ДВНИГМИ в ЗПВ не было совсем. Летом 2004 г. вместо съёмки было сделано несколько хаотично распределённых разрезов.

Измерения и отбор проб проводились обычно двумя судами: в северной (мелководной) части залива — катером «Гидробиолог» или «Атлас», а в южной — НИС «Павел Гордиенко» или НИС «Мираж». Проводилась ли поверка приборов до съёмок, неизвестно (в отчётах это не отражено).

Мы оценили расхождения в значениях параметров, измеренных разными зондами в разные годы. Для этого использовались сентябрьские данные (сентябрь — месяц с наиболее стабильной температурой воды). Катера и суда ДВНИГМИ никогда не производили общих станций (для согласования измерений в совместной съёмке). Поэтому для сравнения мы выбрали две станции, расположенные ближе всего друг к другу (расстояние между ними составило 3 мили). Как видно по вертикальному распределению обоих параметров в разных экспедициях (рис. 2), расхождения в значениях температуры и солёности, измеренных в близко лежащих точках разными зондами значительны по всей толще. Расхождения особенно заметны в величине солёности.

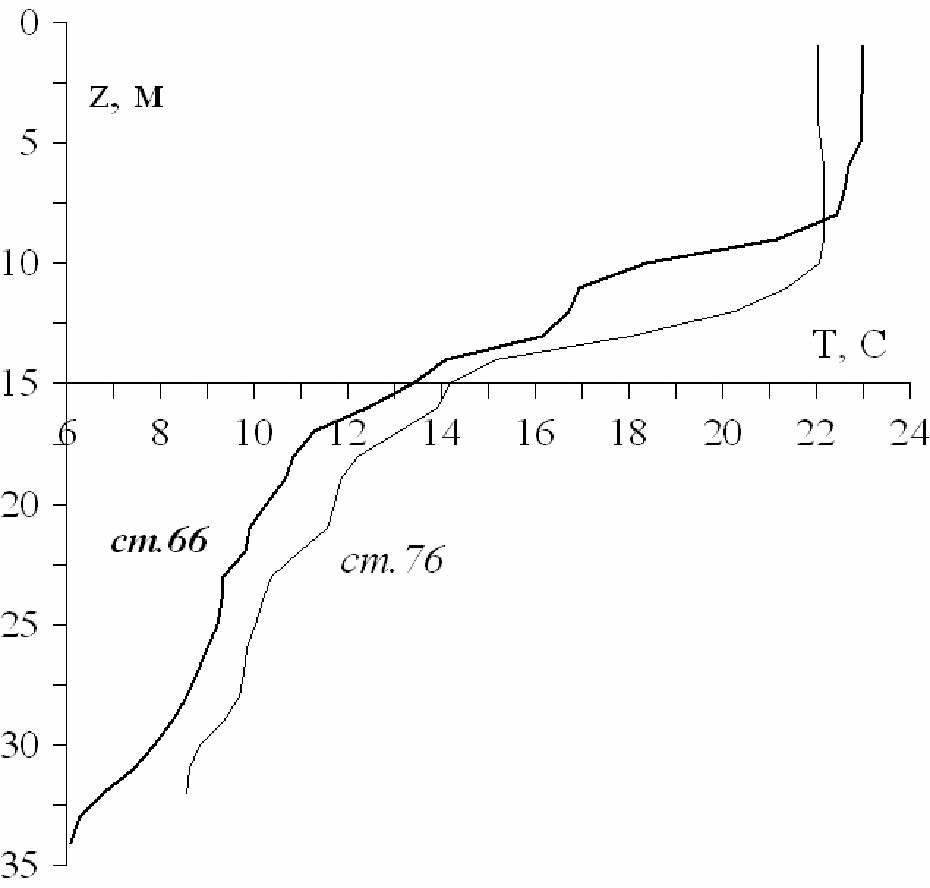

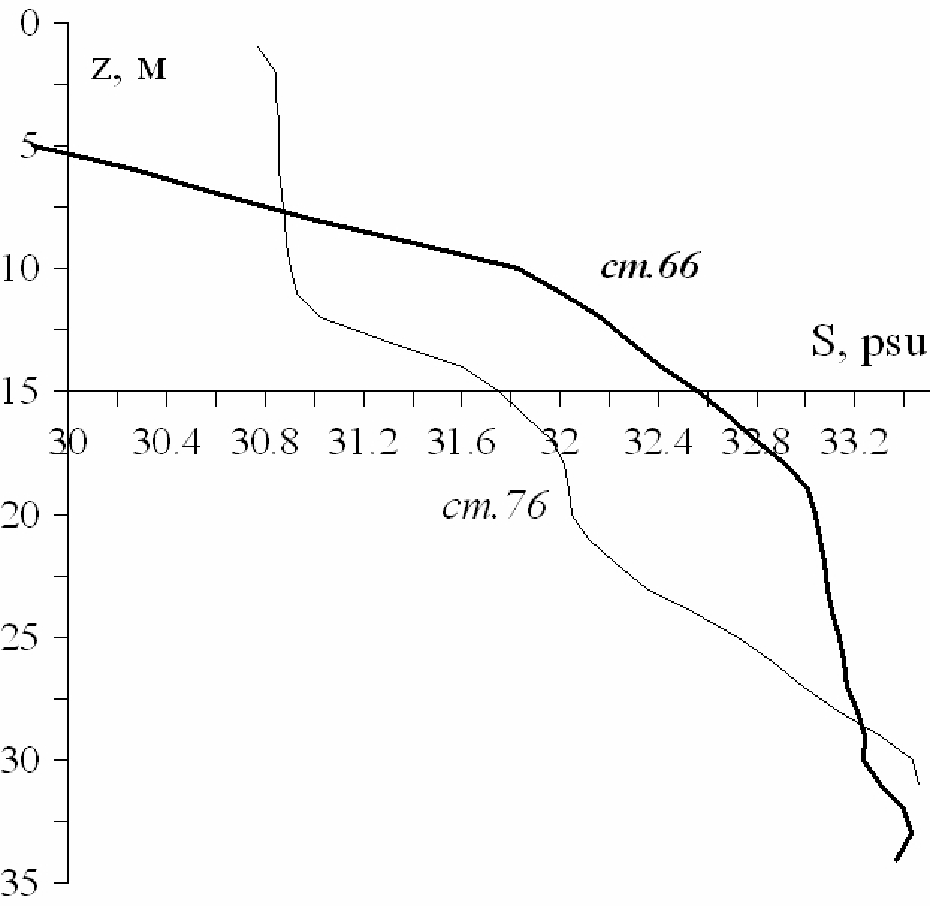

В августе 2016 г. (рис. 2, слева) расхождения температуры на близко лежащих станциях были постоянными по всей вертикали от поверхности до дна, даже в 30-метровом термоклине, что невероятно. Также и в солёности на этих станциях обнаружилось несоответствие (на 1 psu!). Это означает, что датчики температуры и солёности (электропроводности) зонда одного из судов нуждались в послерейсовой поверке. Проводились ли такие поверки тогда и в другие годы, неясно. Мы полагаем, что поверки датчиков (зондов) до и после экспедиции должны быть обязательными.

Независимо от этого при синхронном проведении съёмки несколькими судами рекомендуется также проводить измерения на 1-2 общих станциях.

Расчёт солёности по измеренной электропроводности (при этом используется измеренное значение температуры) часто приводил к ошибочным значениям в толще термоклина. Чтобы избежать этого, через термоклин зонд должен опускаться с меньшей, чем обычно, скоростью. Для этого нужно знать границы термоклина. В заливе Петра Великого летом– не один, как иногда (Лучин и др., 2005) полагают, а два термоклина. Поэтому данные измерений солёности обязательно должны проверяться (и, при необходимости, корректироваться) после каждого рейса. Судя по имеющимся данным, это делалось не всегда. Завышенные значения солёности будут далее отмечены на рисунках.

РЕЗУЛЬТАТЫ

В результате обработки данных были определены:

а) средние значения параметров на всех горизонтах в каждой съёмке,

б) среднемесячные значения параметров на горизонтах для двух месяцев (мая и сентября).

Были построены схемы пространственного распределения температуры, солёности и плотности. в том числе:

а) поля температуры, солёности и плотности на горизонтах поверхностном, 10, 20, 30, 50 метров, придонном (всего — 524 рисунка);

б) схемы вертикального распределения температуры и солёности на 11 основных разрезах и некоторых нестандартных (всего — 486 рисунка);

в) Т-S-кривые и Т-S-диаграммы (всего — 133 рисунка).

Основным методом интерполяции был kriging (регрессия на основе гауссовских процессов). Иногда для контроля дополнительно использовался метод с весами обратно пропорциональными расстоянию от узла.

Средние (осреднённые по всем станциям съёмки) значения характеристик (температуры и солёности) по горизонтам представлены в табл. 3 и табл. 4, а по слоям и в разных частях ЗПВ — в Приложении.

Таблица 3. Средние значения температуры воды (С°) на некоторых горизонтах. Звёздочками помечены нестандартные съёмки. z — горизонт. Курсивом отмечены холодные годы, а жирным шрифтом — тёплые.

Таблица 4. Средние значения солёности (psu) на некоторых горизонтах. Курсивом отмечены годы с низкими значениями, жирным шрифтом — с высокими. Звёздочками обозначены нестандартные съёмки.

ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Средние значения поверхностной температура воды в заливе менялись от -1С (в марте 2000 г.) до 23С (в августе 2010 г.), а солёности — от 29.2 psu (в августе 2001 г.) до 33.9 psu (в марте 2000 г.).

По солёности воды залива во всех съёмках, кроме зимней 2000 года, были хорошо стратифицированы. Термоклин летом обычно располагался близко к поверхности и уже на горизонте 5 метров солёность не опускалась ниже 31.4 psu.

Наименьшая солёность вод (по всей вертикали) была характерна для августа 2008г, сентября 2013 и 2015 гг. Наибольшая солёность (по всей вертикали) отмечена в августе 2003г.

Судя по средним значениям температуры воды на горизонтах от поверхности до дна (табл. 3) относительно тёплыми можно считать весну 2014г, лето 2007, 2008, 2015 и 2017 гг. а холодными — летние месяцы 2011 и 2013 гг.

2003 год называть (Лучин, Тихомирова, 2012) холодным нельзя: если средняя температура воды в нижней части станций (глубже 35-40 м) в 2003 году была ниже, чем в другие годы, то в верхней, 30-метровой, — выше (рис. 3).

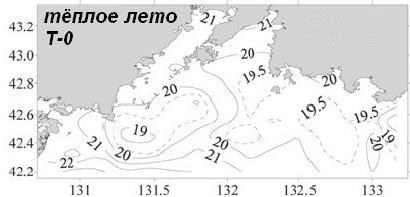

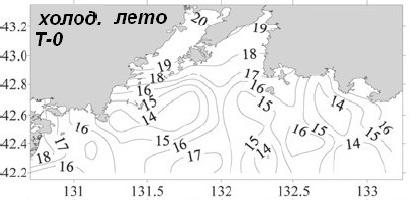

Недавно (Лучин, Тихомирова, 2012) было установлено: «в холодные годы поле низкой (менее 32 psu) солёности больше, чем в тёплые».

Из табл. 5 следует, что это не так. В тёплые 2010, 2015, 2016 гг. вода с солёностью меньшей 32 psu занимала около половины всей области измерений.

Таблица 5. Величина (в процентах) области («обл»), занятой поверхностными водами с солёностью менее 32 psu и более 33 psu в стандартных океанографических съёмках залива Петра Великого. Т0 — средняя температура поверхностных вод.

Границы водных масс и их параметры выделялись по Т(S) — диаграммам, Т(S) — кривым, индексам, частоте значений параметров, схемам горизонтального и вертикального распределения.

Разная вертикальная структура вод залива обычно была не только в разные месяцы и годы, но и на разных разрезах одной съёмки.

Но и при сильной пространственной и временной изменчивости можно выявить неизменные особенности структуры вод.

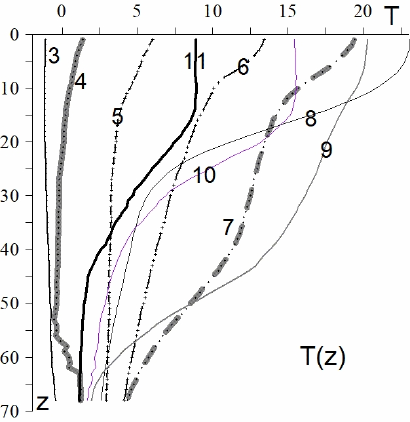

В вертикальном распределении среднемесячных значений температуры и солёности (рис. 4) знаковых перегибов кривых (экстремумов характеристик) нет. Но выделяются верхний и нижний однородные слои, а также горизонты, где вертикальные профили резко изгибаются — градиенты параметров резко возрастают (термоклин и галоклин). Толщина верхнего однородного слоя минимальна весной (в апреле — мае) и резко возрастает в сентябре — октябре. Солёность минимальна в августе.

Встречаются структуры из двух слоёв (поверхностный — промежуточный или поверхностный — придонный) и из трёх слоёв (поверхностный — промежуточный — придонный), а также без слоёв — сплошным и равномерным термоклинном (галоклином).

Трёхслойная структура вод ЗПВ обычна весной и в начале лета, а двуслойная структура (мощный поверхностный слой и небольшой придонный) обычна в конце лета и осенью. Однослойная структура (с однородными градиентами температуры и солёности) встречается в разные месяцы.

Номенклатура слоёв (водных масс) требует пояснения.

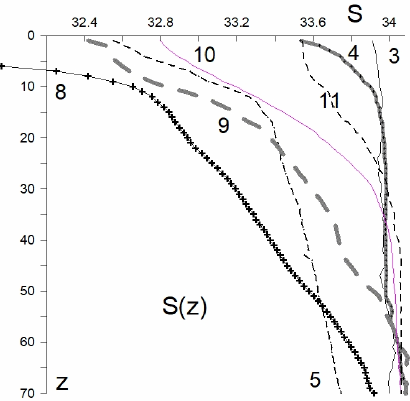

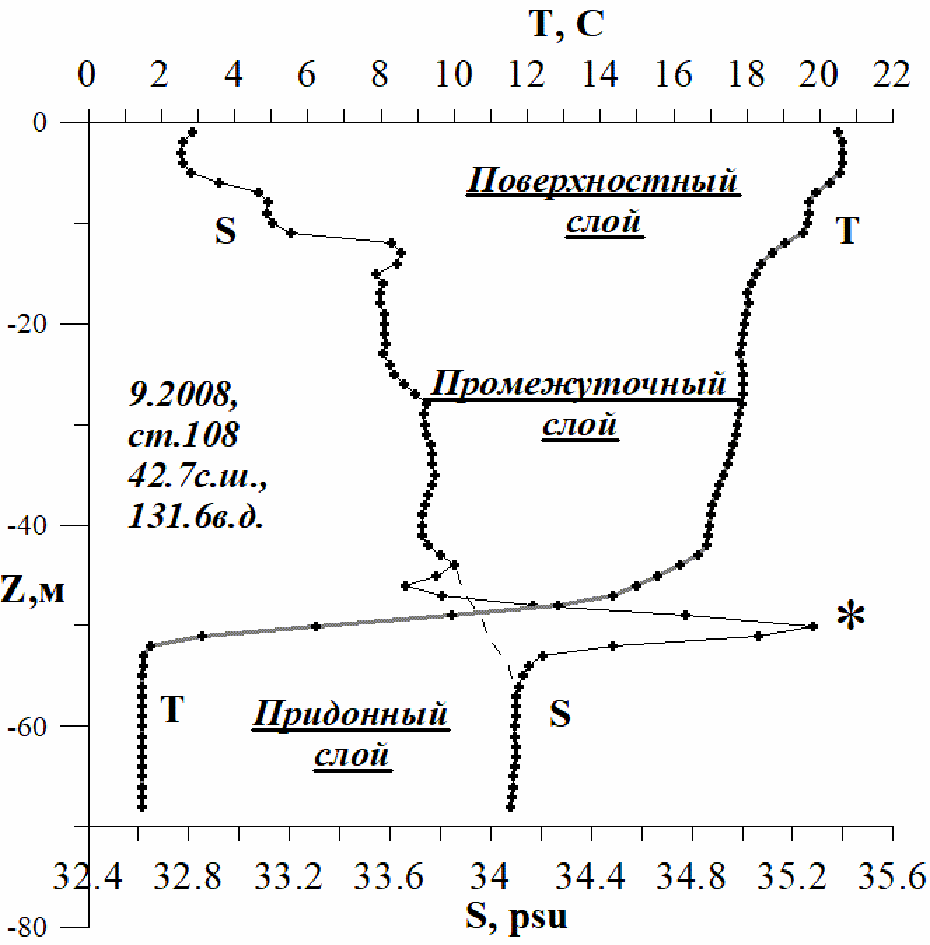

Типичное летнее распределение температуры и солёности по вертикали показано на рис. 5.

Видно, что поверхностная водная масса (в поверхностном слое) отличается повышенной (более 18С) температурой воды и пониженной (менее 33 psu) солёностью. Придонная водная масса (придонный слой) характеризуется низкой температурой и высокой солёностью. А промежуточной водной массе (промежуточный слой) свойственны промежуточные значения параметров. Отличительной особенностью промежуточного слоя являются толщина и однородность параметров. Обычно в пределах слоя температура меняется лишь на 2-3С, а солёность — на 0.2-0.3 psu. T(S)-кривая летом отличается от прямой при двуслойной структуре. По виду она похожа на бумеранг — температура и солёность в её ядре выше, чем в двухслойной структуре. На Т(S)-кривых конкретных съёмок (смотри в Приложении) ядро этой водной массы легко выделяется.

В атласе ТОИ ДВО РАН (Ростов, 2005) впервые были приведены вертикальные границы слоёв (поверхностного: 0-40 м, промежуточного: 40-70 м, придонного: более 70 м) и характерные значения параметров водных масс

Граничные значения температуры и солёности близки к тем, что определены нами. Но вертикальные границы водных масс представляются нам неверными.

Обычная толщина поверхностного слоя летом составляет несколько метров (не десятки метров), а ниже него располагается мощный (20-25 м) термоклин.

При таком большом (40 м !) поверхностном слое в Амурском заливе (где глубины более 40 метров — редки) подповерхностного (промежуточного) слоя (40-70 м) просто нет. А использованные нами съёмки показывают, что промежуточный слой в Амурском заливе есть.

Из таблицы следует, что 17-22°С (это — осреднённая температура !) есть на горизонтах 30-40 м Но в реальности на глубинах более 20 м вода с температурой около 20С встречается очень редко. Сколько-нибудь заметную (более 10%) долю она составляла только в двух летних съёмках из одиннадцати. А на горизонте 40 м такая температура не встречалась никогда.

То, что солёность вод в большом диапазоне (33.0-33.5 psu) отсутствует в слоях, т.е. нехарактерна для вод залива, также представляется неверным. Солёность 33.0-33.5 psu присутствовала во всех съёмках, кроме зимней (март 2000 г.). Обычно доля воды с солёностью в диапазоне 33.0-33.5 psu составляла около 20%, но в мае 2015 г. и в августе 2001 г. её вклад достигал даже 40%.

Номенклатура водных масс (вод) залива нуждается в пояснении. Так, впервые поверхностная водная масса вблизи устьев рек была названа (Бирюлин и др., 1970) «эстуарной». Эстуарий — одна из двух разновидностей устья, отличающаяся одним рукавом (при нескольких рукавах — дельта). У основных рек ЗПВ (Раздольной и Муравьиной) — дельта, а не эстуарий. Логично называть эту водную массу приустьевой, а не эстуарной.

Вторая поверхностная водная масса названа у И.Д.Ростова прибрежной. Для масштабов Залива прибрежными являются все водные массы. А в масштабах моря прибрежные воды не являются одной водной массой из-за сильного разброса характеристик.

Воду между поверхностным слоем и придонным можно называть и подповерхностной (Бирюлин и др., 1970) и промежуточной (Kim, 1984). Её характеристики совпадают с промежуточной водной массой пониженной солёности всего моря. Подповерхностной в Тихом океане называют водную массу повышенной солёности (Гидрология Тихого океана, 1968). Поэтому логично называть её промежуточной, а не подповерхностной.

Придонную воду неверно называть (Ростов и др., 2005) глубинной. В первой отечественной номенклатуре (Гидрология Тихого океана, 1968) глубинная водная масса есть там, где есть водная масса придонная. В Тихом океане глубинная водная масса занимает глубины порядка тысячи метров. При небольшой (около 40 м) средней глубине залива Петра Великого, граничной изобате 100 м, воду ниже 70 м логично называть не глубинной, а придонной.

Рассмотрим особенности вертикальной структуры вод по месяцам (T-S-диаграммы вод в каждой из съёмок приведены в Приложении).

ВЕРТИКАЛЬНАЯ СТРУКТУРА ВОД

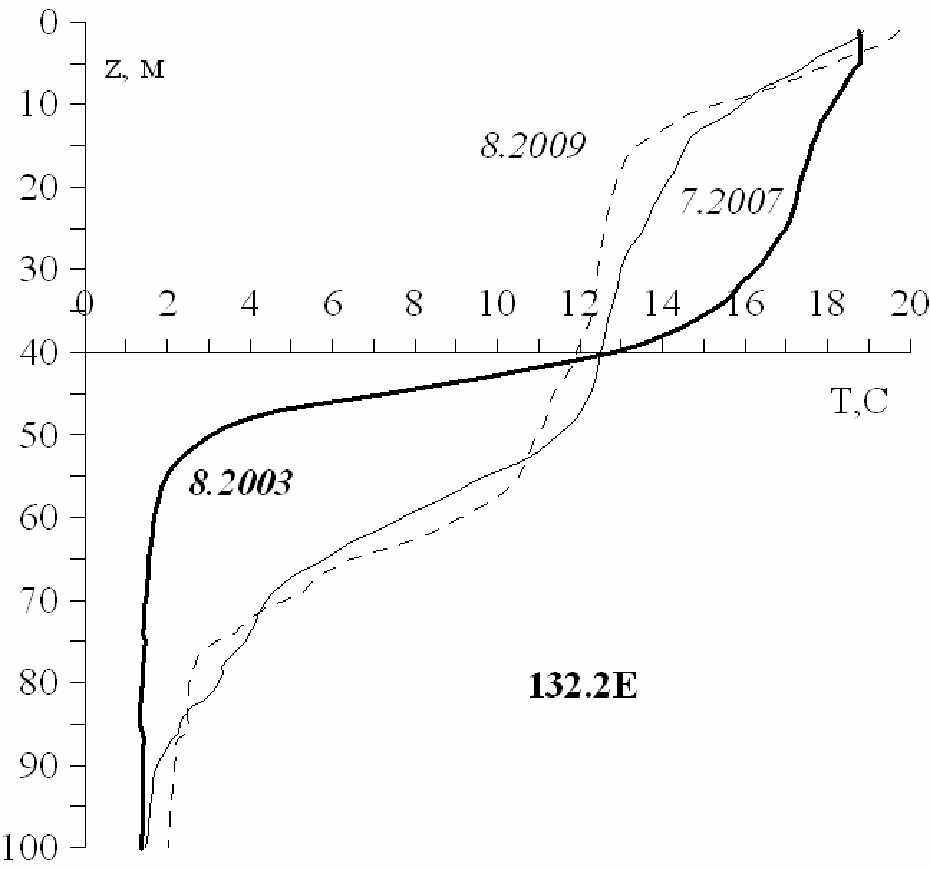

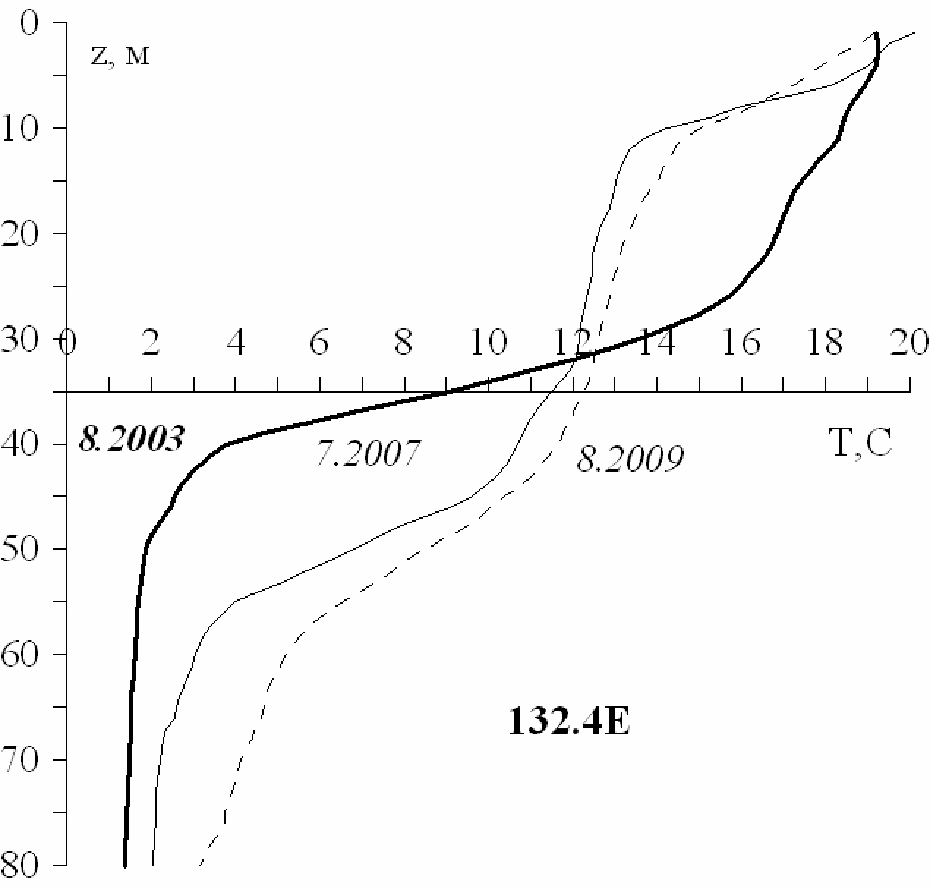

В таблице 3 заметен сильный разброс летней температуры воды на горизонтах 30 — 60 м Причина этого — в разном разрушении промежуточного слоя в разные годы. Зимой водный столб в заливе почти однороден (хотя, в разных местах залива его характеристики сильно отличаются). Лишь у дна существует придонный термоклин. В апреле–мае, после весеннего прогрева, у поверхности образуется поверхностный термоклин, а между термоклинами — новый слой с относительно однородной водой. Затем, в течение лета, он разрушается сверху и снизу. При его разрушении возможно усиление любого из других слоёв (поверхностного или придонного). Так, в сентябре 2015 г. промежуточный слой объединился с поверхностным, его толщина достигла 60 метров, а температура — более 17°С. В сентябре 2011 г., наоборот, промежуточный слой объединился с придонным. Толщина поверхностного слоя осталась небольшой, а толщина придонного — возросла до 30-40 метров (при температуре менее 6С). Из-за этого и средняя (за съёмку) температура воды на горизонтах и по слоям в разные годы сильно отличаются.

Рассмотрим эволюцию и характеристики промежуточной водной массы в течение года.

Зимние водные массы можно оценить только по данным мартовской съёмки ТОИ ДВО РАН 2000 года.

МАРТ

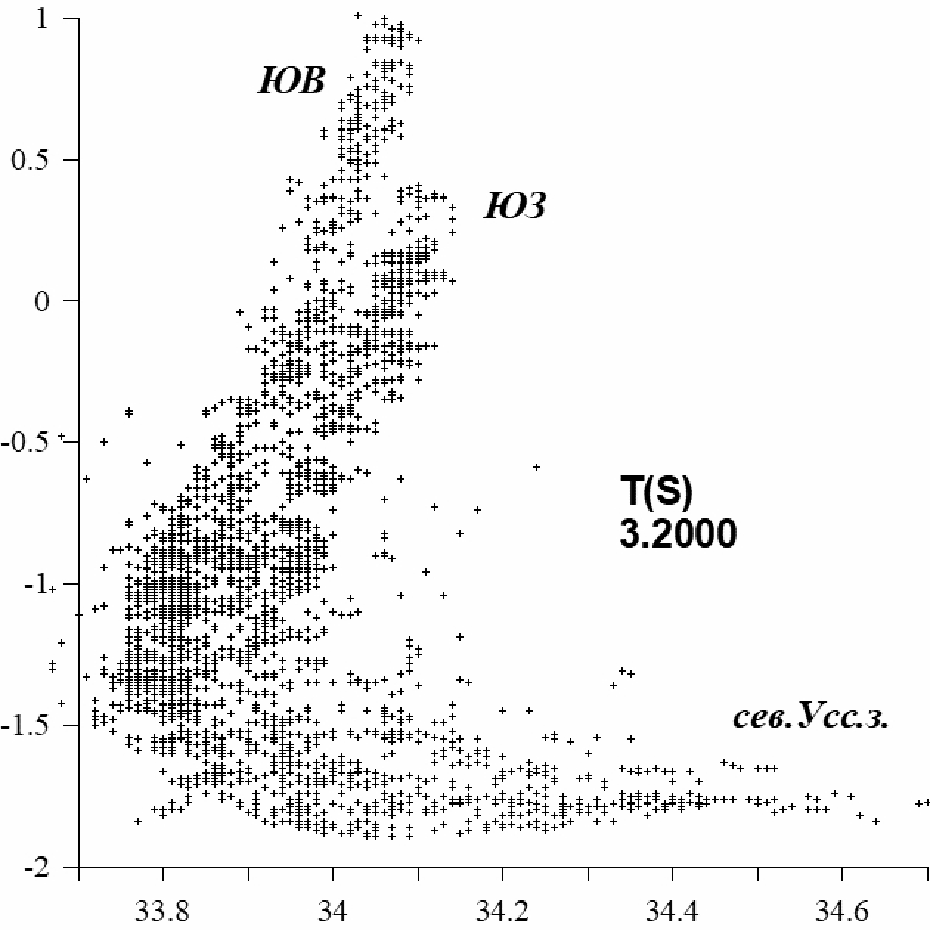

Эти (март 2000 года) данные многократно использованы в исследованиях. При этом воды залива считали (Ростов и др., 2005; Лучин и др, 2005; Лучин, Тихомирова, 2012) однослойными и однородными (-1.7–1°С, 33.7–34.3 psu). Но, если рассмотреть (Danchenkov, 2003) T-S-диаграмму без осреднения, то очевидна неоднородность вод залива — рис. 6. Хорошо различимы не одна, а три водные массы (ВМ), имеющие разные характеристики и разное происхождение:

а) «тёплая» (>0°C) повышенной (33.96-34.15 psu) солёности),

б) «основная» (-1.6°C-0°C, <33.95 psu),

в) «плотная» (<-1.6°C, >34.05 psu).

«Основная» ВМ будет источником промежуточной водной массы пониженной солёности, а «плотная» — источником глубинной ВМ Японского моря.

ЮЗ — в юго-западной, ЮВ — в юго-восточной частях ЗПВ. «Сев.Усс.з.» — в северной части Уссурийского залива.

Повсеместно (на всех разрезах съёмки) выделялся галоклин и, в некоторых местах (например, на 131.4° в.д.) — придонный (>40 м) термоклин. Экстремально высокие (более 34.4 psu) значения солёности (и, соответственно, плотности более 27.35) соответствуют только северо-западной части Уссурийского залива. Лишь на одном участке южной границы ЗПВ вода с плотностью более 27.4 перешла через южную границу и могла обновить глубинные воды моря. Наиболее холодные (с температурой менее -1°C) придонные воды до южной границы ЗПВ не дошли.

Только у 30% измерений плотность была выше 27.34 и лишь 24% измерений показали значения параметров, характерные для глубинной воды моря (температура ниже 0.5°С при солёности выше 34.05 psu).

Кроме вод холодных (разной солёности) выделялись воды относительно тёплые (в южной части залива). При этом в юго-западной части залива (севернее устья реки Туманной) температура воды заметно (на 0.5°C) ниже, а солёность — выше (на 0.1 psu), чем в юго-восточной части залива.

Наибольший объём воды (около 68%) характеризуется низкой (менее 33.95 psu) солёностью и низкой (отрицательной) температурой. Эта вода образуется в большом объёме каждой зимой. Такая солёность соответствует солёности промежуточной водной массы низкой солёности всего Японского моря. Поверхностные воды залива зимой имеют плотность намного выше, чем окружающие залив воды. Поэтому, покидая залив (под воздействием господствующих северных ветров), они становятся промежуточными водами моря. Аналогичное погружение происходит, вероятно, зимой вдоль всего берега Приморья.

Основная вода после весеннего прогрева поверхности становится промежуточной (между поверхностной и придонной).

АПРЕЛЬ

С апреля в заливе появляется поверхностный термоклин. Обычно при этом сохраняется также термоклин придонный. Вот тогда-то во всех частях залива появляется промежуточный слой.

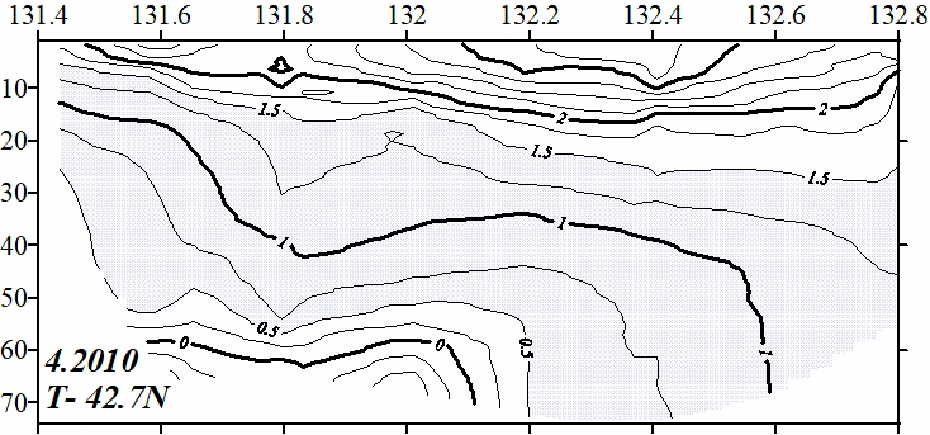

Всего на вертикальных разрезах температуры в апреле видны (рис. 7) три водных слоя (поверхностный, промежуточный и придонный), разделённые термоклинами.

Второй (придонный) термоклин в основной части ЗПВ располагается между горизонтами 40 м и 60 м, а в Амурском заливе — между 30 м и 40 м.

Промежуточный слой — особый. Потому, что он самый объёмный и однородный. Его отличительными признаками являются:

А) пониженная солёность,

Б) относительно однородная температура и/или относительно однородная солёность.

Этот слой воспроизводится в ЗПВ и подпитывает промежуточную водную массу пониженной солёности Японского моря.

Из района залива эта свежая вода распространяется в двух направлениях двумя разными течениями — известным Северо-Корейским и недавно открытым Северо-западным. Последнее течение идёт вдоль Северо-западного раздела Субтропического фронта. Судя по траекториям дрейфа буёв в этом районе (Danchenkov, Aubrey, Feldman, 2003) слабое Северо-Корейское течение здесь часто меняет направление. Летом и осенью слабо и иногда меняет направление Приморское течение. Зато Северо-западное течение (рис. 8) устойчиво большую часть года (Danchenkov, Riser, Yoon, 2003).

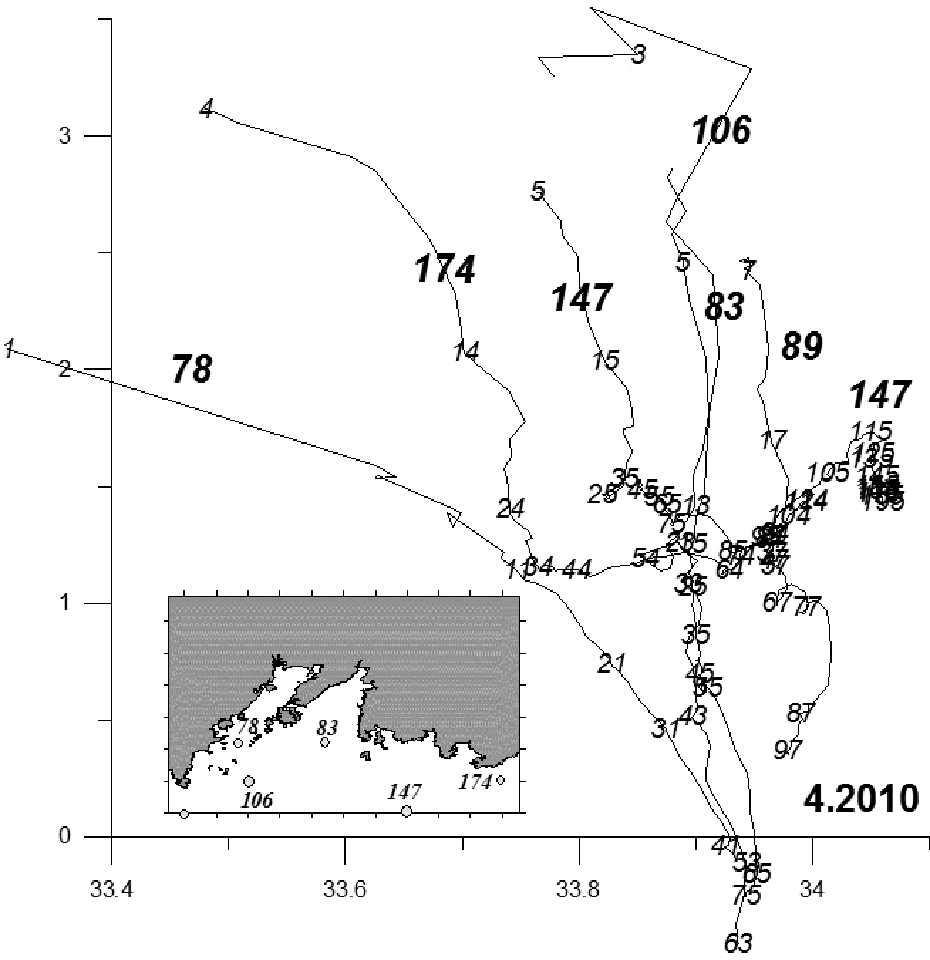

Знаковых перегибов (экстремумов характеристик) на T(S) — кривых весной нет — рис. 9. Но выделяются верхний и нижний однородные слои, а также горизонты, где кривые резко изгибаются (вертикальные градиенты возрастают). Толщина верхнего однородного слоя — наименьшая весной (в апреле–мае) и резко возрастает в октябре. У промежуточного слоя толщина наибольшая — весной–в начале лета, а наименьшая (иногда слой отсутствует совсем) — в конце осени и зимой.

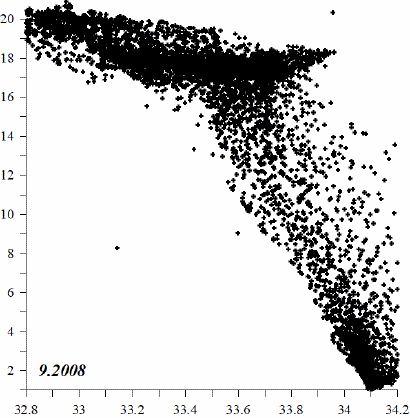

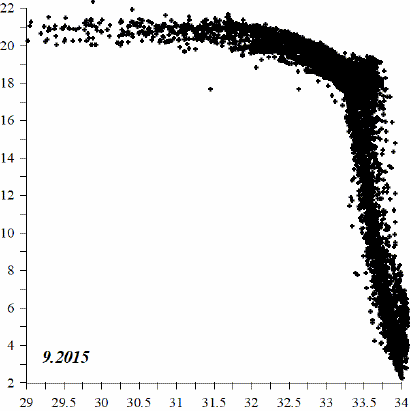

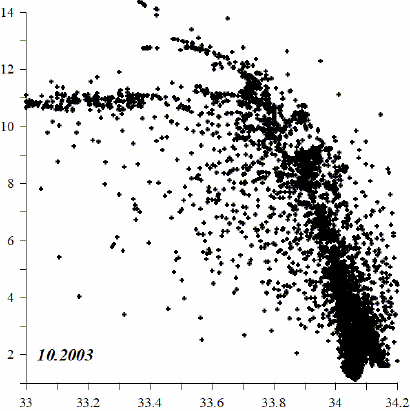

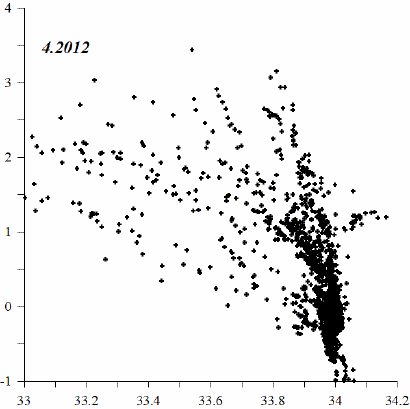

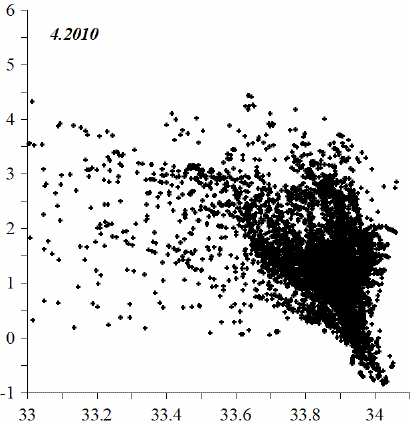

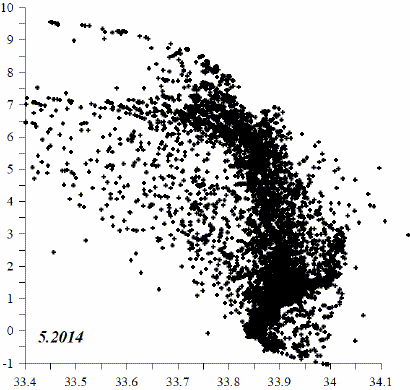

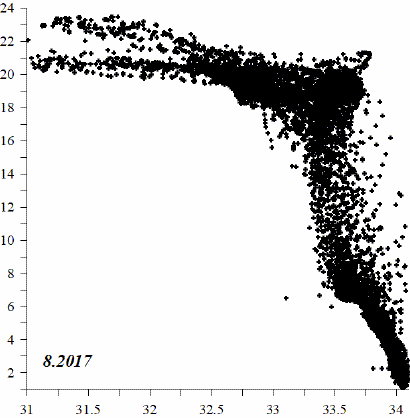

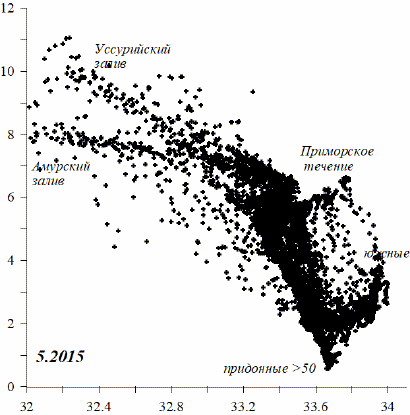

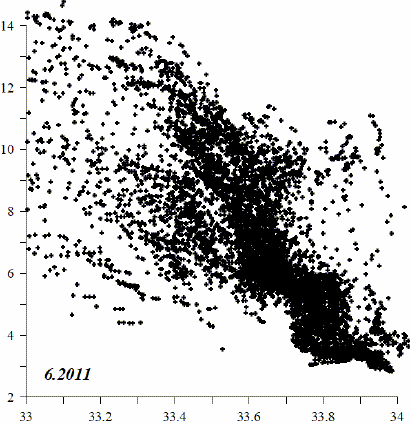

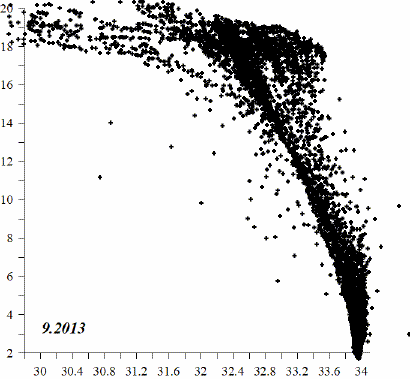

По суммарным Т(S) — индексам съёмок (они приведены а приложении) определены характерные значения основных параметров воды промежуточного слоя в разные месяцы года — табл. 6.

Таблица 6. Характерные значения температуры (Т, °C) и солёности (S, psu) промежуточного слоя ЗПВ в разные месяцы.

В апреле характеристики промежуточного слоя (например, на 131.2° в.д. 2010 г.) незначительно отличались от характеристик придонного слоя (1–1.5°С и -0.5–0.5°С соответственно). Характерной особенностью придонного слоя в апреле была отрицательная температура. В мае граничная изотерма слоя — уже 2°С, в июне — 3–4°С, в августе — 4–5°С, в октябре — понижается до 3°С, а в ноябре — снова 2°С. Разрыв в значениях температуры и солёности слоёв с апреля по сентябрь только возрастал.

МАЙ

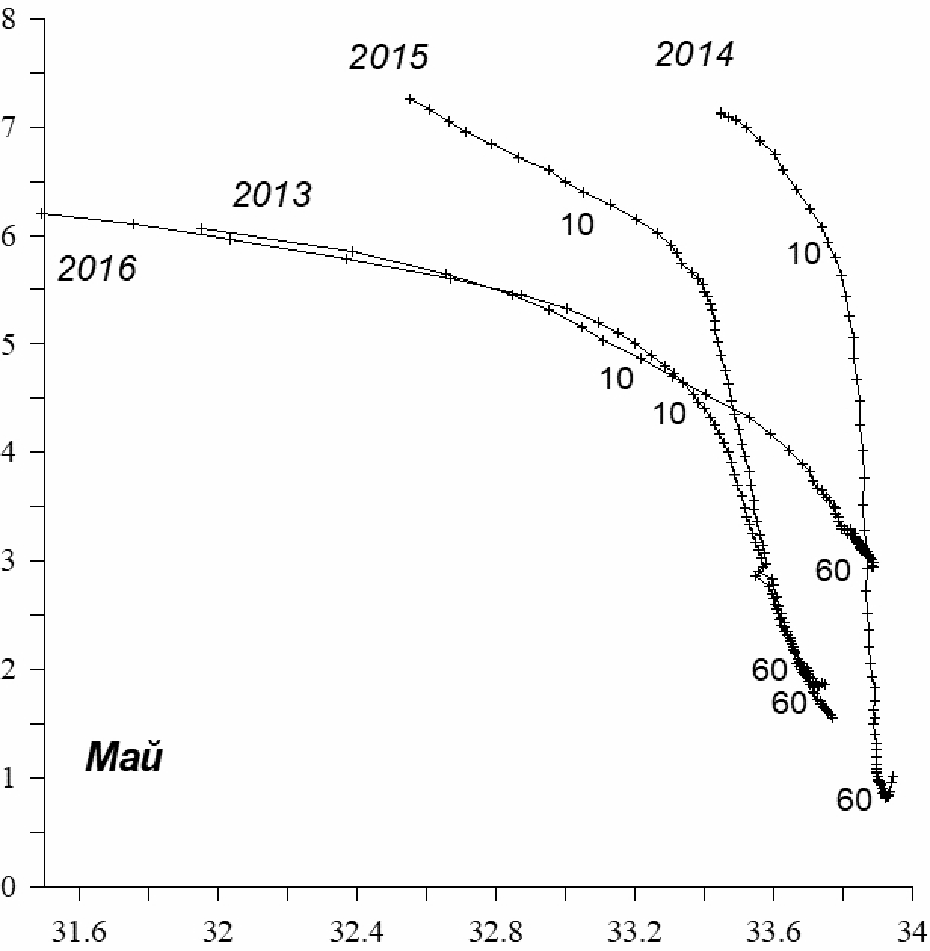

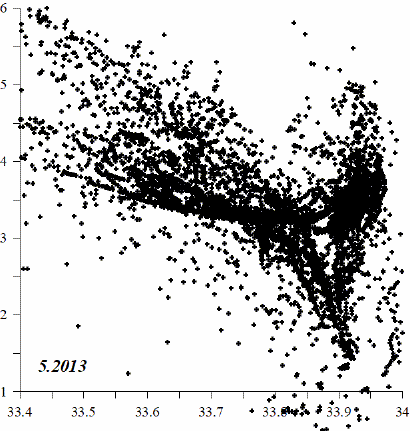

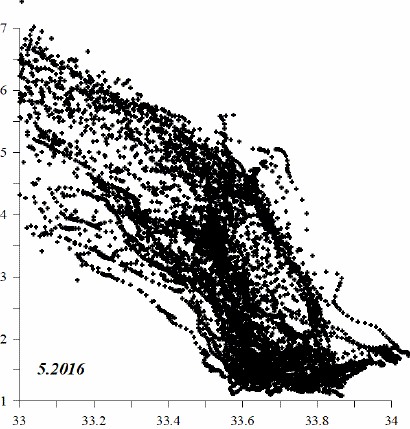

В мае температура промежуточного слоя выросла, а солёность — уменьшилась. Толщина слоя на разных разрезах и в разные годы отличается изменчивостью.

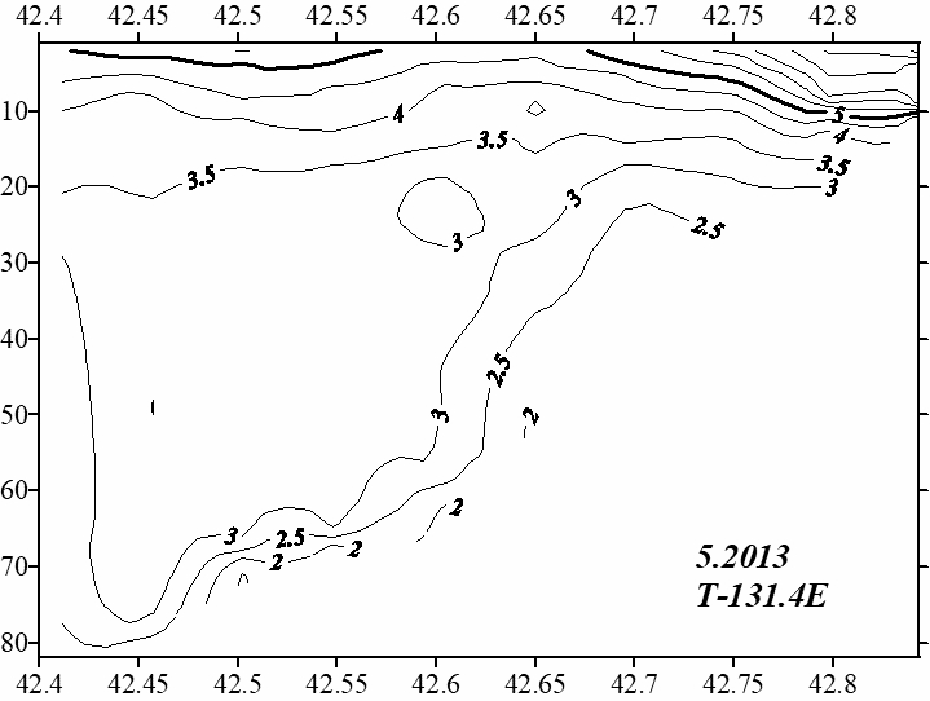

Так, в мае 2013 г. толщина промежуточного слоя превышала 40 м сразу на всех разрезах. Обычно же она составляет в мае 20–30 м (между горизонтами 20 м и 40–50 м). Но в 2013 г. толщина слоя была вдвое больше обычной — рис. 10. Температура воды промежуточного слоя составила 3–4°C, а солёность — 33.7–33.9 psu.

Этот год не был однозначно экстремальным во всём столбе воды: температура поверхностного слоя была ниже нормы (табл. 3), а промежуточного и глубинного слоёв — выше (рис. 11).

ИЮНЬ

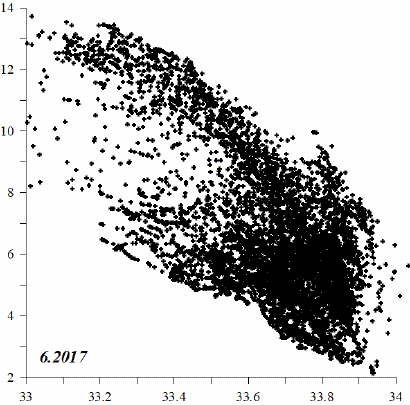

Июнь — переходный месяц в региональной океанографии. Характеристики водных масс к июню ещё не устоялись и относить их к летним нельзя.

Промежуточный слой в июне выделялся повсеместно.

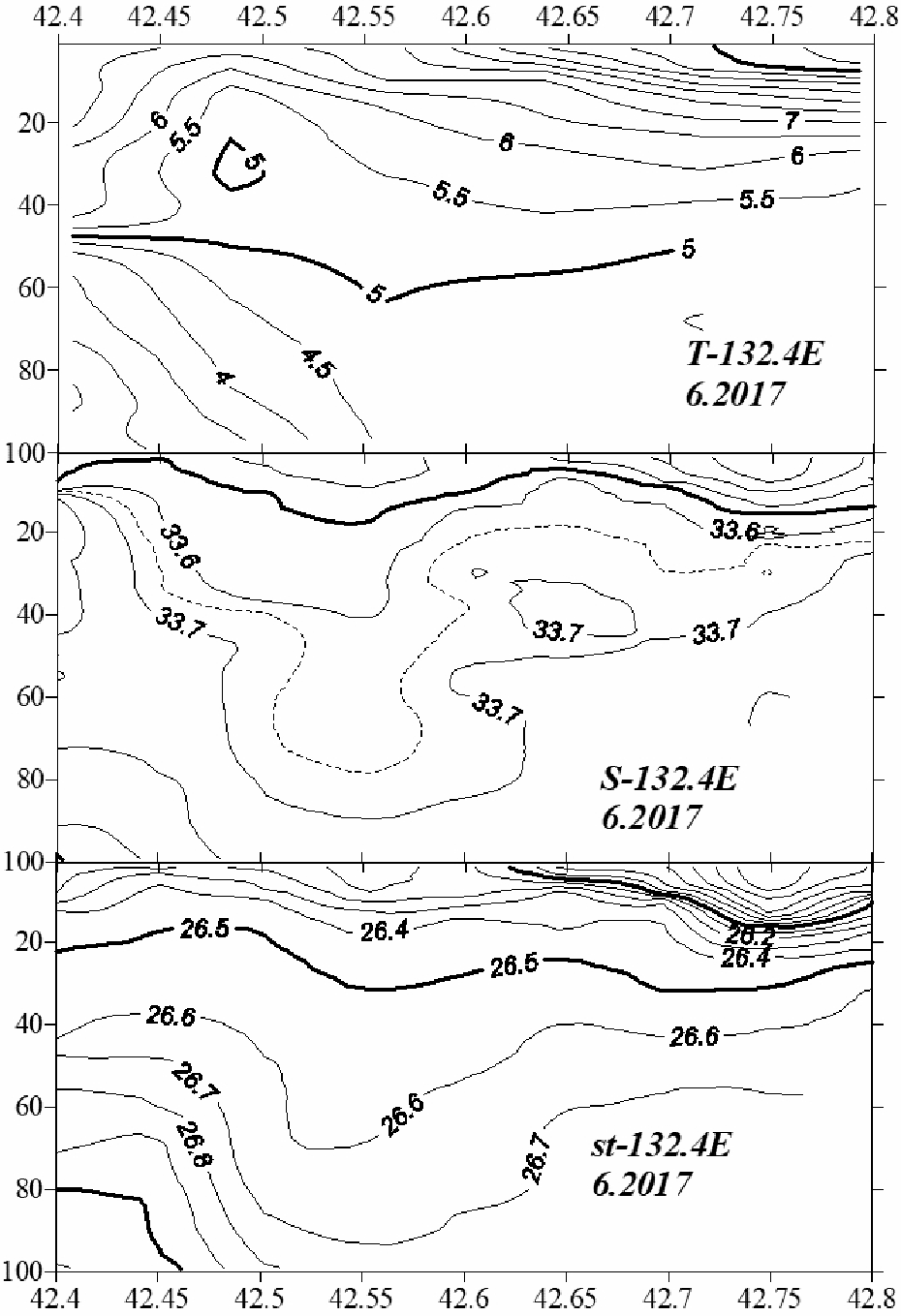

На вертикальных разрезах температуры, солёности и плотности (рис. 12) через Уссурийский залив водные массы в слоях имели такие характеристики:

а) поверхностный слой (0-10 м, температура — >7°С, солёность — <33.5 psu),

б) промежуточный (25-70 м, 4.5–6°С, 33.6-33.7 psu)

в) придонный (температура — <4°С).

В южной части моря граница между промежуточным и придонным слоями (придонный термоклин) резко заглубилась.

ИЮЛЬ

Июль — первый месяц гидрологического лета (в который также входят август и сентябрь). Резких изменений параметров воды в июле — сентябре обычно не происходит. Температура и солёность промежуточной водной массы в течение лета почти не менялись (табл. 6).

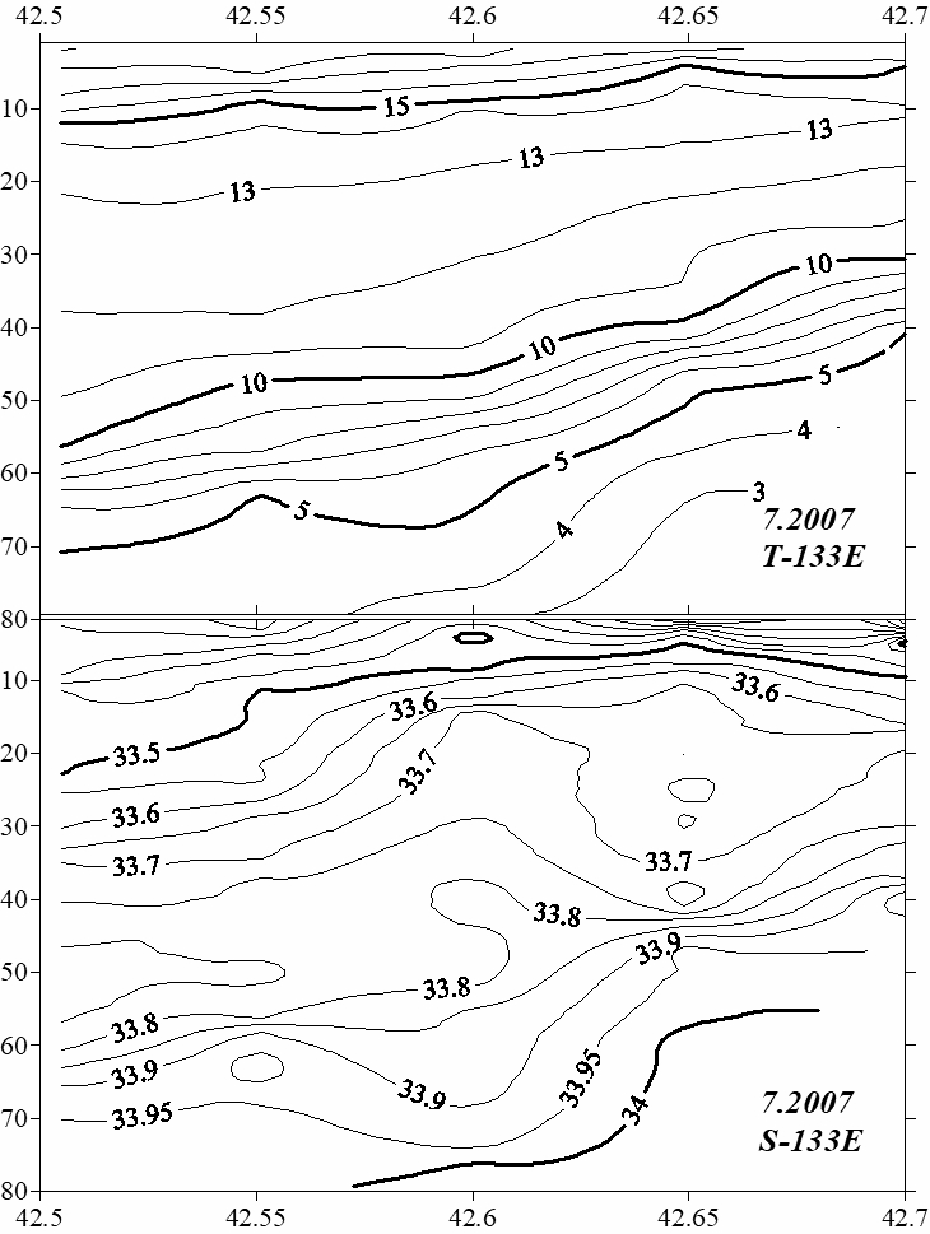

Типичная летняя трёхслойная структура вод в восточной части залива показана на рис. 13. Толщина промежуточного слоя здесь составляла 20-40 м (уменьшается с юга на север), температура — 11-14°С, солёность — 33.6-33.8 psu. В основной части залива солёность намного меньше.

В восточной части залива придонный термоклин летом — более мощный, чем термоклин поверхностный.

АВГУСТ

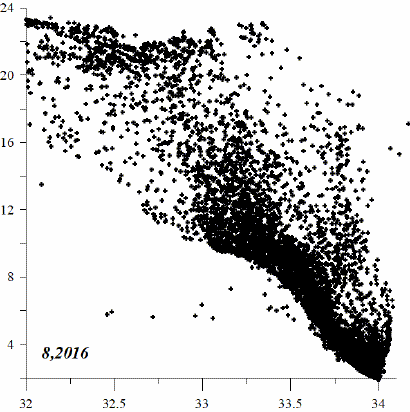

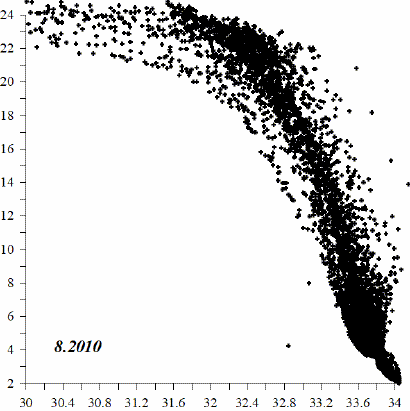

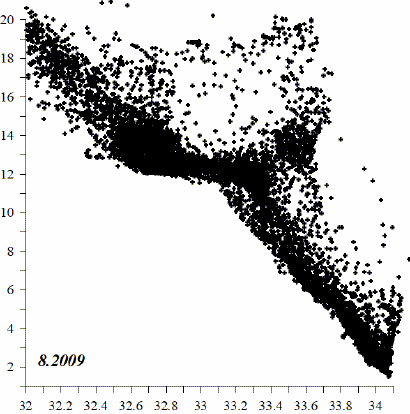

Август — середина гидрологического лета. Воды залива в этом месяце наиболее прогреты и верхний слой часто сливается с промежуточным. Но в августе 2001 г. промежуточный слой сохранился. На диаграмме (рис. 14, слева) по особенностям температуры и солёности легко различаются три водные массы: поверхностная, промежуточная и придонная.

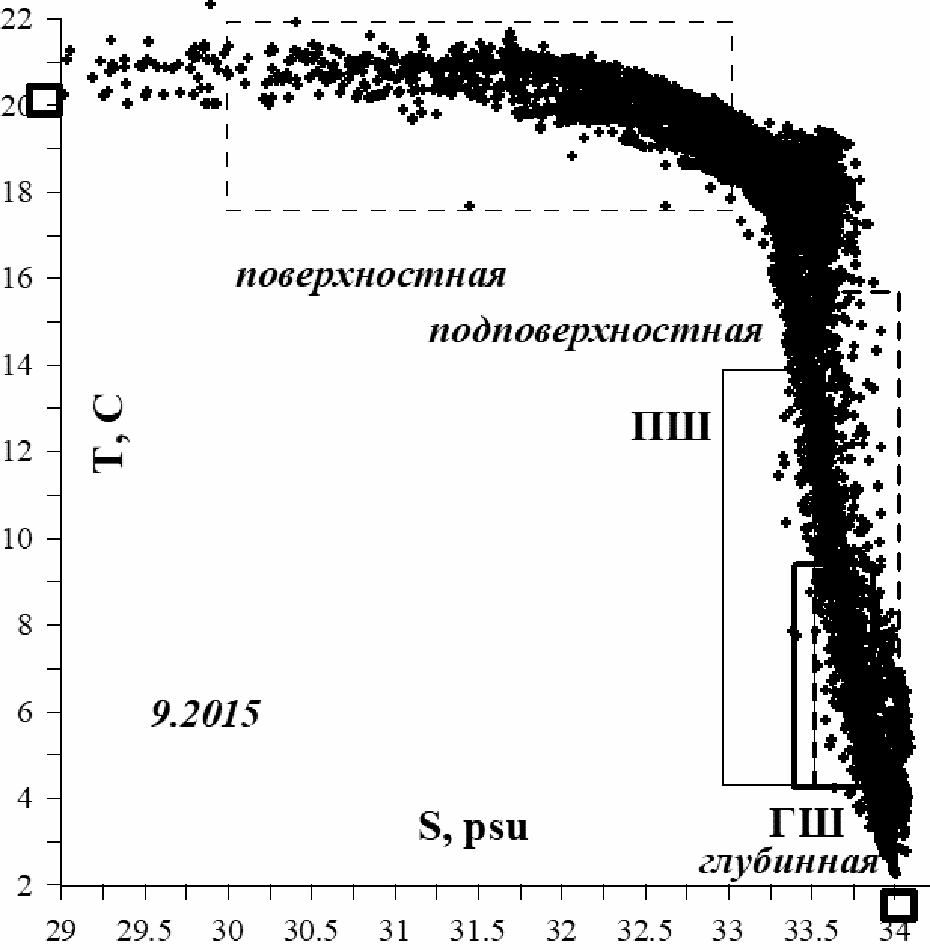

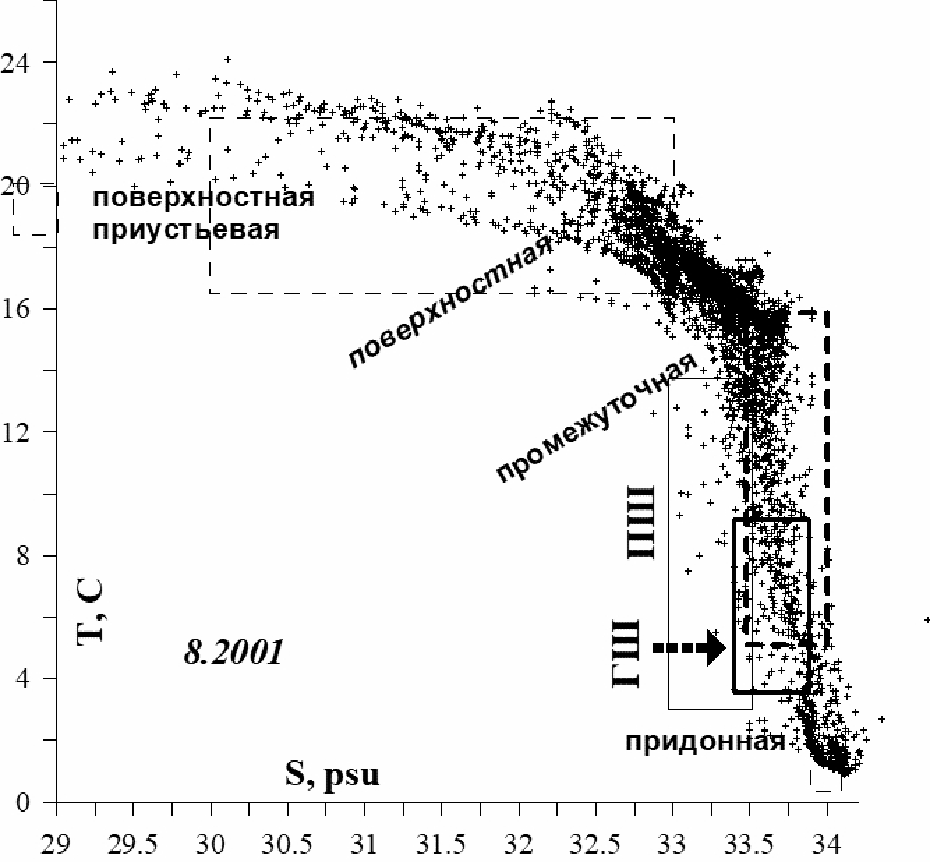

Поверхностная водная масса (ВМ) представлена двумя разновидностями — поверхностной приустьевой (в северных районах Амурского и Уссурийского заливов) и поверхностной основной. Они отличаются по солёности. Другие ВМ отличаются по температуре воды. Индексы водных масс ЗПВ приведены в табл. 7.

Таблица 7. Индексы водных масс в августе 2001г.

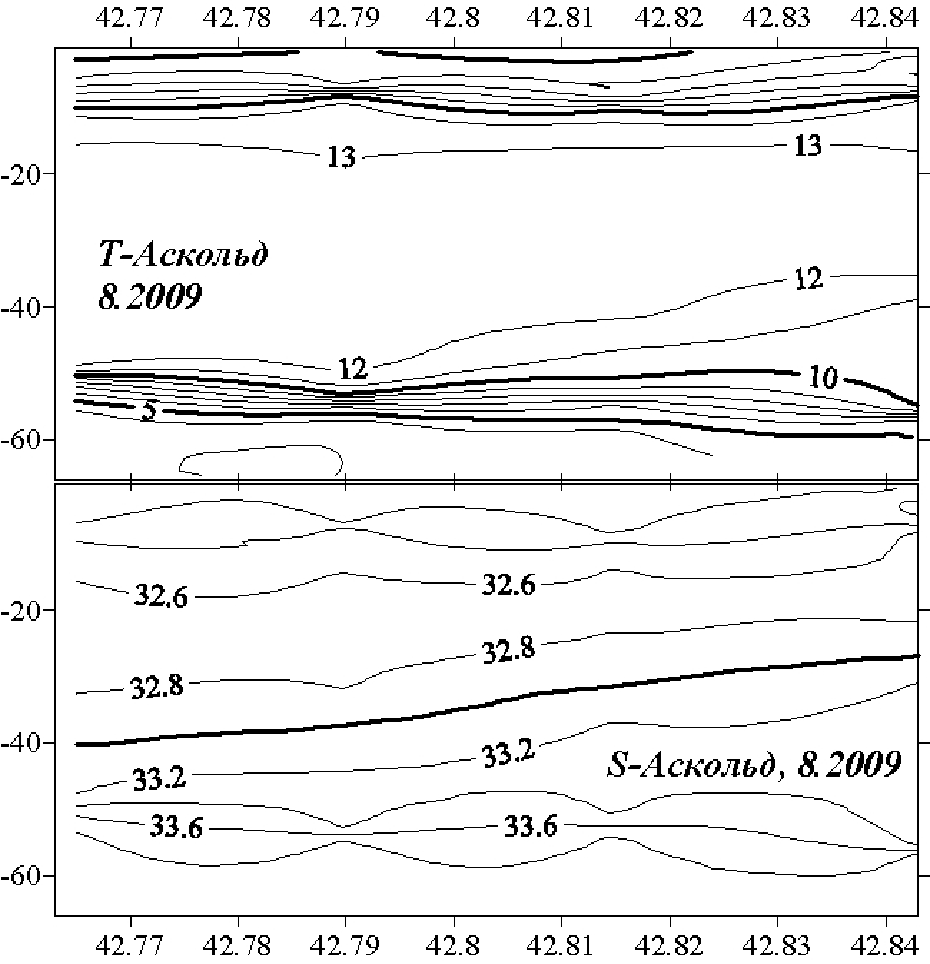

На рисунке дополнительно показаны интервалы в значениях температуры и солёности водных масс (ВМ) Ростова и др. (2005) — пунктиром и Зуенко, Юрасова (1995) — сплошной линией.

Граничные значения параметров в классификации ТОИ ДВО РАН (Ростов и др., 2005) не противоречат тем, что получены нами.

Но границы характеристик ПШ — «поверхностной шельфовой» и ГШ — «глубинной шельфовой» ВМ (Зуенко, Юрасов, 1995), как видно, далеки от реальных. В другие летние месяцы — результаты сравнения аналогичны.

Термоклины (термические контрасты между слоями) особенно хорошо заметны в узостях — рис. 15.

СЕНТЯБРЬ

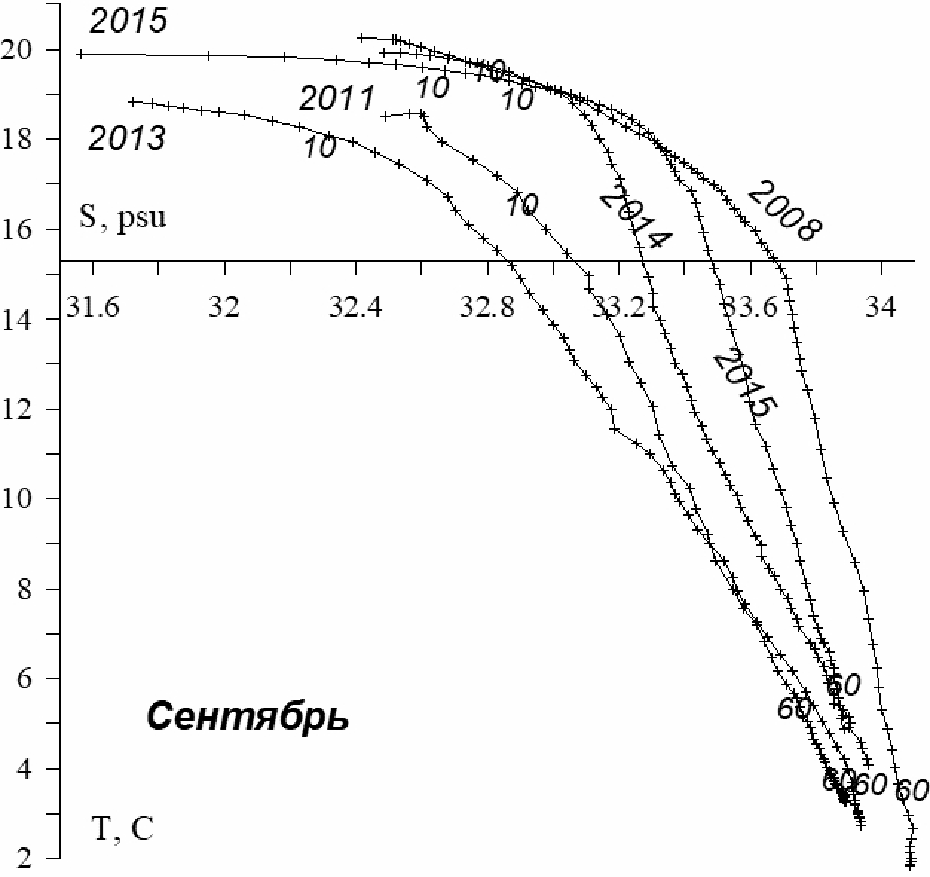

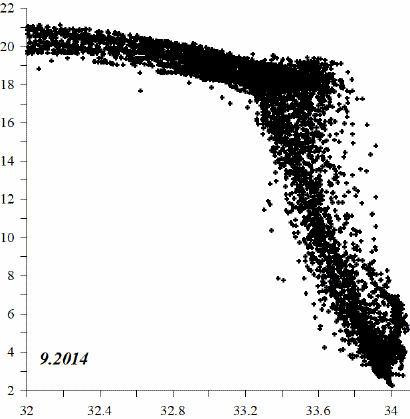

В сентябре температура поверхностной воды немного понизилась. А в промежуточном слое, напротив, температура воды в сентябре была заметно выше, чем была в августе (табл. 3). Более заметна в сентябре и межгодовая изменчивость температуры. Изменения индексов ВМ в сентябре разных лет (2008, 2011, 2013–2015) подтверждают (рис. 16) экстремальное положение 2008 и 2015 гг. (как тёплых при повышенной солёности), 2011 г. (как холодного) и 2013 г. (как холодного при низкой солёности).

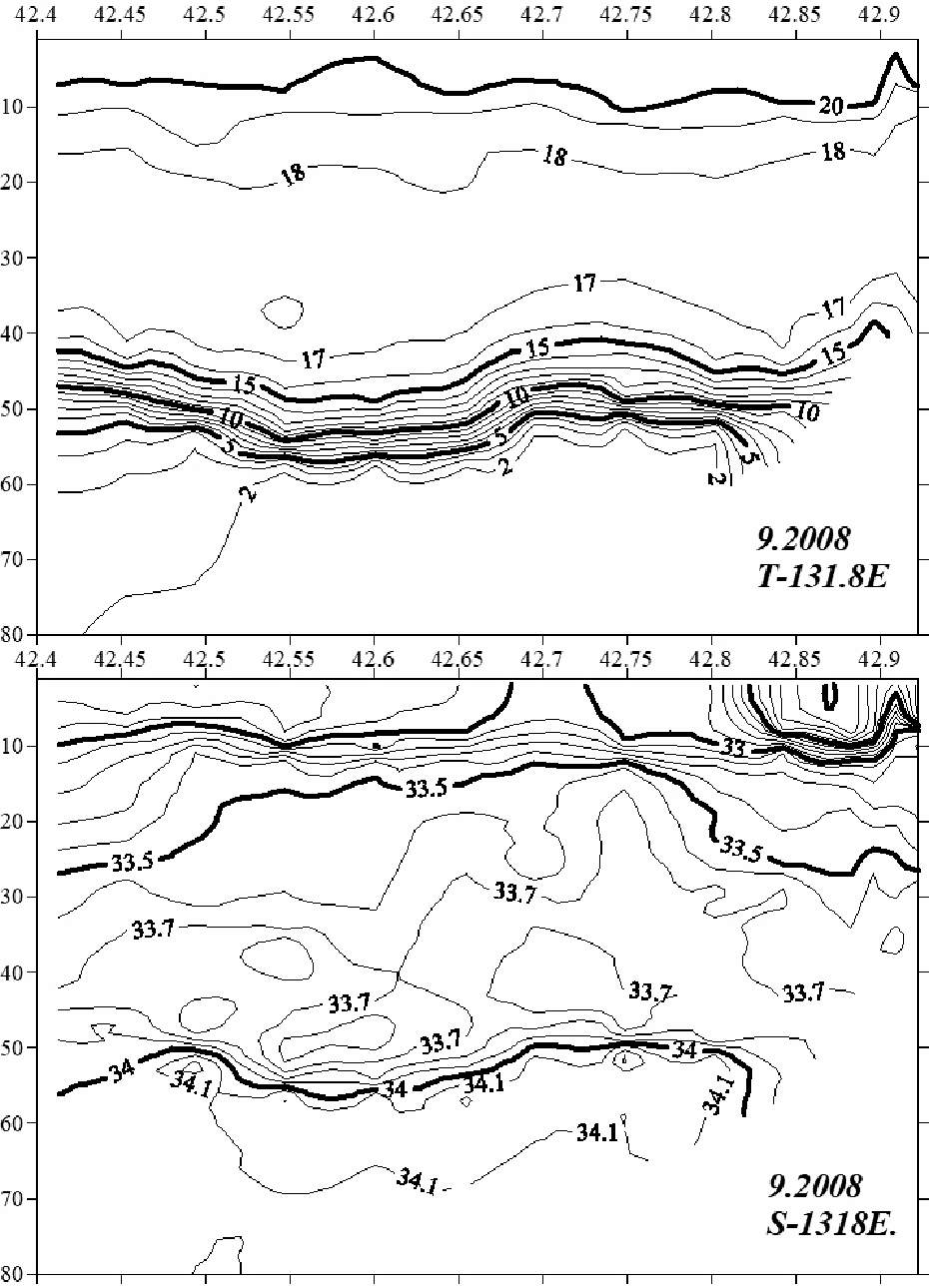

Толщина промежуточного слоя в сентябре достигает 25-35 м (рис. 17).

ОКТЯБРЬ-НОЯБРЬ

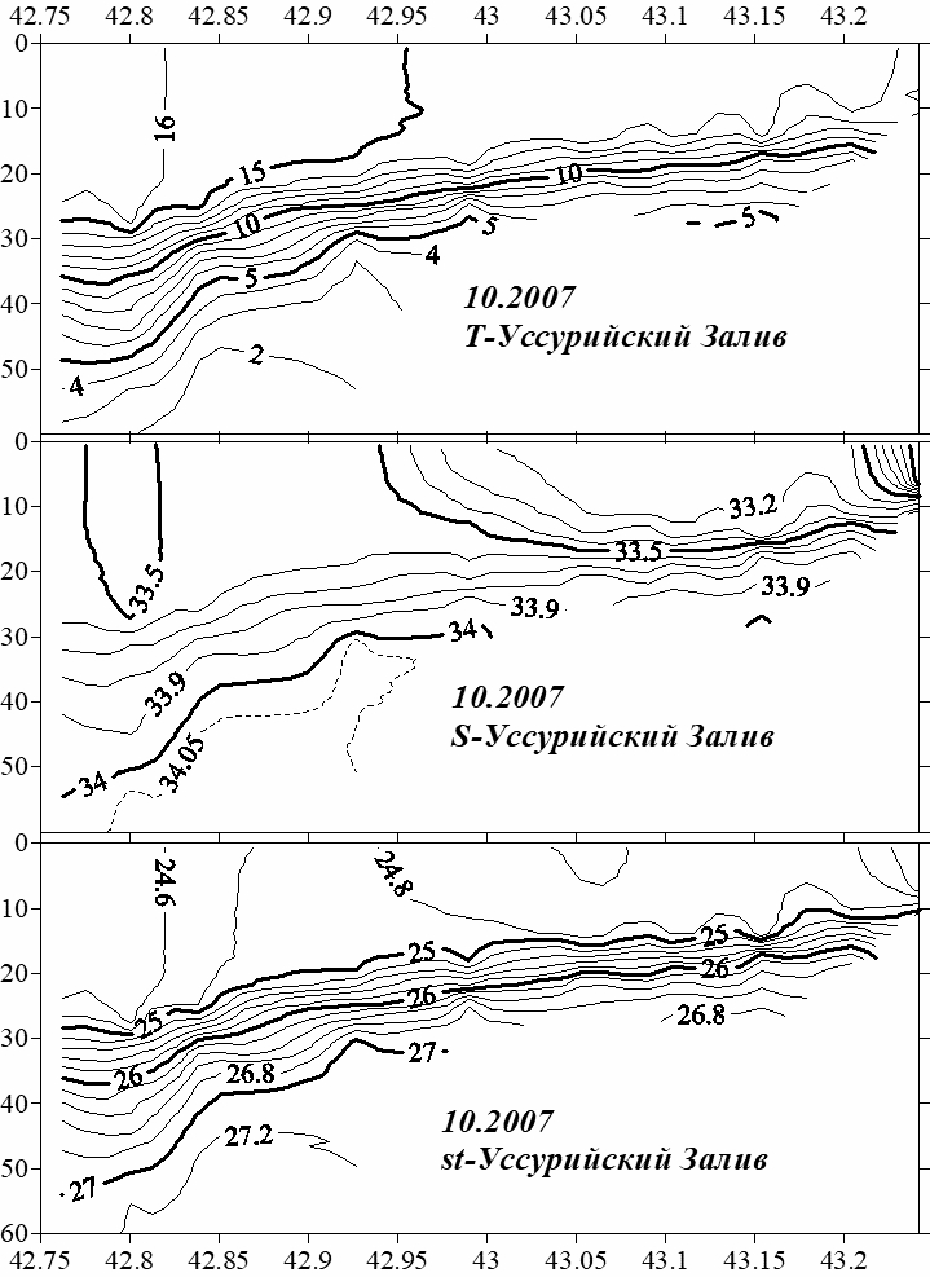

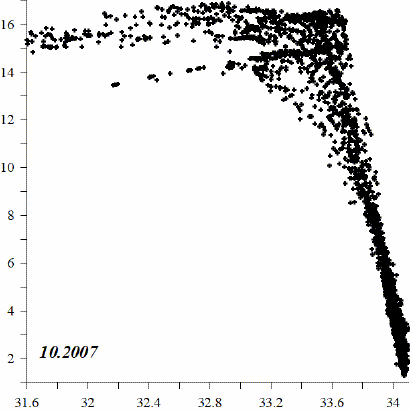

В октябре промежуточный слой отсутствует — рис. 18. Его место занимают поверхностный слой и термоклин.

В октябре повсеместно происходит охлаждение небольшого поверхностного слоя. Соответственно исчезает слабый поверхностный термоклин и промежуточный слой соединяется с поверхностным. Поэтому осенью толщина нового поверхностного слоя резко возрастает.

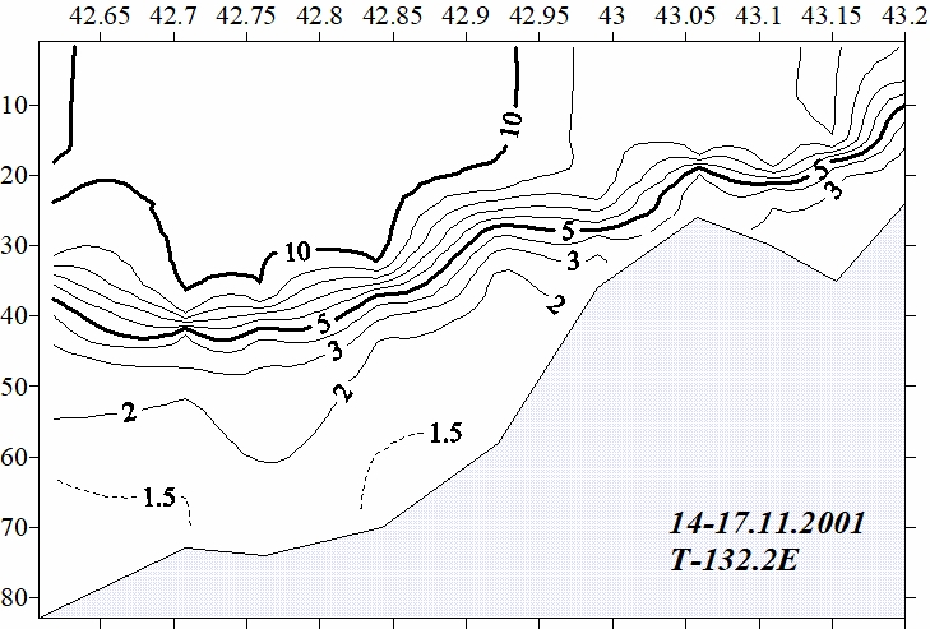

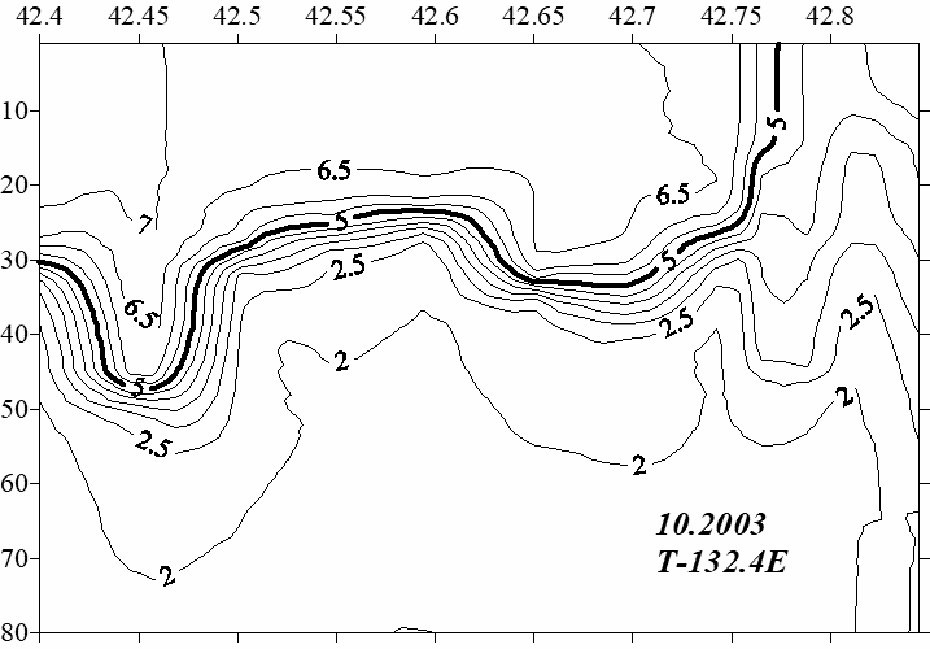

Кроме того, в некоторых местах залива у берега происходит подъём подповерхностных (более холодных) вод на поверхность. Самая большая зона апвеллинга наблюдалась в октябре разных лет в районе к югу от о. Аскольд-рис. 19.

ß

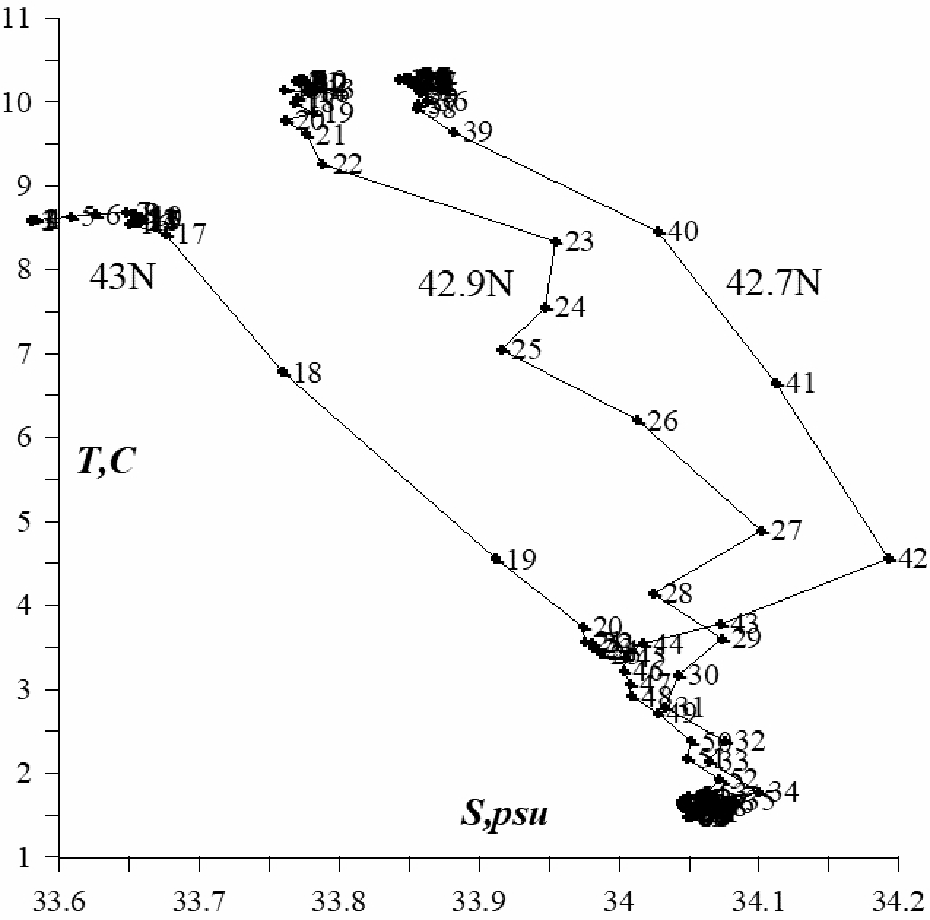

Для опознания ошибочных значений солёности в слое скачка температуры удобны T(S)-диаграммы — рис. 20. Высокие (более 34.1 psu) значения солёности в слое скачка температуры представляются ошибочными.

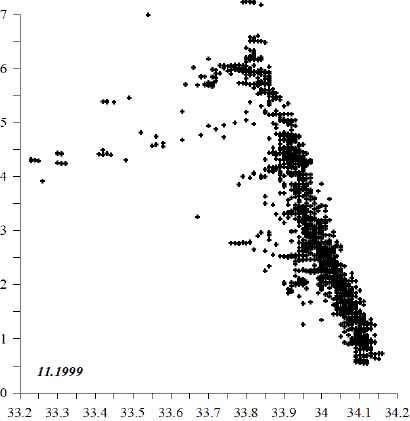

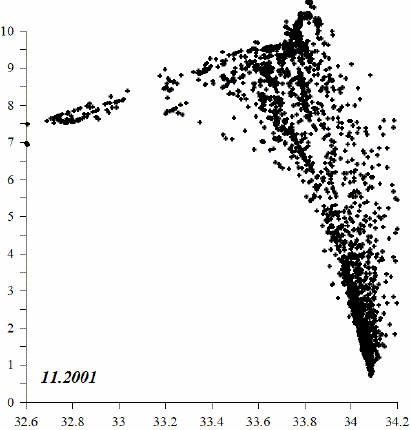

В ноябре температура поверхностной воды упала сразу и повсеместно на несколько градусов (до 8-10°С) — рис. 21. В неглубоких местах вода стала уже однородной по температуре.

Так, в течение года в заливе происходит смена вертикальной структуры воды. От почти однослойной структуры вод — в марте, через трёхслойную — в мае — сентябре до двухслойной — в ноябре. Детальные съёмки ДВНИГМИ наглядно показывают существование слоя промежуточных вод в течение значительной части года.

ГОРИЗОНТАЛЬНАЯ СТРУКТУРА ВОД

Свои закономерности есть и в горизонтальной структуре вод залива. В монографии Т.И. Супранович–Л.П. Якунина (1976), особенностью весеннего периода является (рис. 22, слева) замкнутая область низкой температуры воды, которая занимает большую часть залива.

На поверхности она ограничена изотермой 7°С (при солёности более 33.5 psu), а на горизонте 20 метров — изотермой 5°С. Особенностью полей в летний период является язык холодных (менее 18Сна поверхности и менее 15°С — на горизонте 20 метров) вод в восточной части залива (рис. 23, справа).

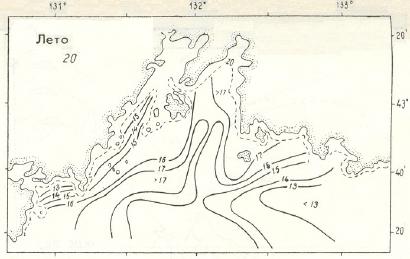

На сезонных схемах атласа ТОИ ДВО РАН (Ростов и др., 2005) или среднемесячных климатических полях (Лучин и др., 2005) особенностей распределения температуры и солёности нет. Можно отметить только приустьевые солёностные фронты в Амурском заливе и в северной части Уссурийского, а также прибрежные термические фронты.

Зато более детальное распределение параметров в тёплые и холодные годы (Лучин, Тихомирова, 2012) показало сразу несколько особенностей. Если убрать общеизвестное (летом прибрежные воды теплее, а зимой — холоднее), то в поверхностных водах летом отмечены следующие:

а) найдена связь между размером области низкой солёности и оценкой термической состояния лета (тёплый или холодный год);

б) между 42.4° с.ш. и 42.8° с.ш. расположена область пониженной (менее 20°С в тёплые годы и менее 15°С в холодные годы) температуры воды — рис. 23.

Авторы утверждали, что в тёплые годы максимальна площадь поверхностной воды с высокой (более 33 psu) солёностью. А в холодные годы, соответственно, максимальна площадь воды с низкой, менее 32 psu, солёностью.

Но по данным, использованным нами, такая связь не подтвердилась. Она, скорее, обратная: в тёплые годы (летом 2009, 2010, 2015, 2016, 2017 гг., когда температура поверхностных вод заметно превышала средние значения) площадь, занятая водой с солёностью менее 32.0 psu, была максимальной (соответственно, 58%, 45%, 52%, 55%, 54%). А в холодном 2013 году площадь, занятая водой с солёностью менее 32.0 psu, была относительно небольшой (37%) – табл. 8.

Таблица 8

Соответствие площади (в %), занятой водами с солёностью менее 32.0 psu («S<32») и более 33.0 psu («S>33»).

Чтобы подтвердить или опровергнуть вторую («б») закономерность, нужно рассмотреть характерные особенности пространственного распределения основных параметров (температуры и солёности) на разных горизонтах всех съёмок и выбрать наиболее часто повторяющиеся.

ХАРАКТЕРНЫЕ ОСОБЕННОСТИ ПОЛЕЙ ТЕМПЕРАТУРЫ И СОЛЁНОСТИ

Характерные (наиболее часто повторяющиеся) особенности полей более важны для познания океанографии района, чем поля осреднённые по многим годам (климатические). По особенностям горизонтального распределения температуры и солёности можно судить о направлении преобладающих течений: течение должно идти вдоль изолиний (особенно, пучков изолиний), а не поперёк их.

Характерными особенностями полей поверхностной температуры воды залива Петра Великого в период с 2000 г. по 2017 г. были:

а) стационарный термический фронт,

б) языки (области) повышенной и пониженной температуры,

в) тёплые и холодные вихревые образования.

В полях солёности отмечались, соответственно, стационарный солёностный фронт, языки повышенной и пониженной солёности, вихревые образования с пресными и солёными линзами. Вихревые образования здесь не рассматриваются (им посвящена отдельная статья).

Фронты

На поверхности термические и солёностные фронты разделяют поверхностные воды разного происхождения. Солёностный фронт проходит от устьев рек и его положение показывает направление преобладающих течений. Термический фронт обычно (в отсутствие тёплых или холодных потоков извне) разделяет прибрежные воды от мористых.

В марте термический фронт (довольно слабый) проходит южнее полуострова Гамова.

Солёностный фронт ограничивал зону воды высокой (более 34.05 psu) солёности от вод, солёность которых меньше 33.9 psu. Южный его раздел паходился на 43° с.ш. Интересно, что ниже поверхности солёностный фронт располагался намного южнее (на горизонте 50 м — на 42.7° с.ш.). Придонные воды с температурой менее 0°С, солёностью более 34.1 psu, плотностью более 27.4 дошли до границы шельфа широкой полосой (между 131.8° в.д. и 132.4° в.д.). Но толщина этих вод была незначительна. Уже на горизонте 50 м граница языка плотных воды — 42.6° с.ш. — далека от склона (рис. 24). Интересно, что такая (с юго-запада на северо-восток) ориентация языка с особыми характеристиками часто встречается в этом районе ЗПВ.

Остатки зимней воды с отрицательной температурой остаются в апреде (2010 г.) и на поверхности. У дна такая холодная вода занимает довольно большое пространство между мысом Гамова и о. Аскольд. Однако её солёность не отличается от солёности окружающих вод (33.9-34.0 psu), так что её плотность (примерно 27.0-27.05, рис. 24) уже недостаточна для погружения на глубинные горизонты вне залива.

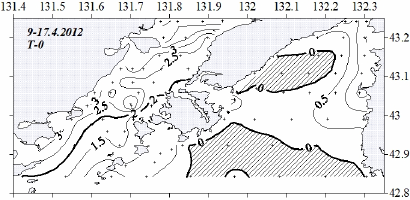

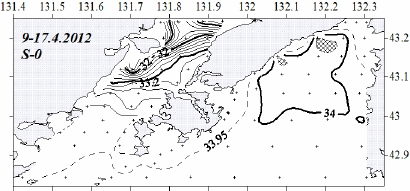

В апреле в обоих заливах (Уссурийском и Амурском) от устьев рек тянутся (рис. 25) разделы термического (изотермы 2.3.5°С) и солёностного (изогалины 31.0-33.0 psu) фронтов. Соответствующий плотностной фронт в Амурском заливе свидетельствует о переносе в обычном направлении (с северо-востока на юго-запад). При этом течение южнее п-о Песчаного должно быть заметным.

Солёностный фронт занимает почти весь Амурский залив (от устья реки Раздольной до Славянки). И в Уссурийском заливе такая же ориентация продолжения фронта: в восточной части Уссурийского залива приустьевой солёностный фронт не опускается южнее бухты Суходол, а на западе проходит до островов Римского-Корсакова.

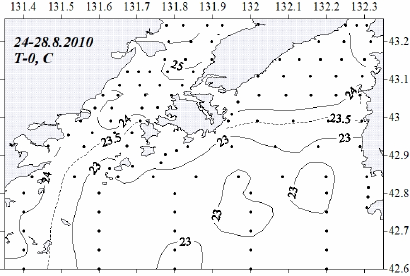

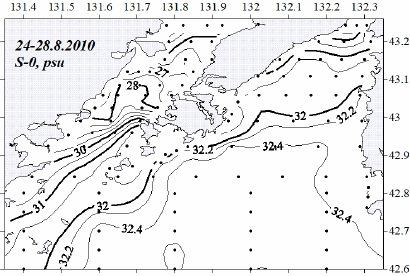

Зональные фронты (как термический, так и солёностный — рис. 26) вдоль 43° с.ш. и их продолжения в ЮЗ направлении — характерная особенность горизонтального распределения характеристик в ЗПВ.

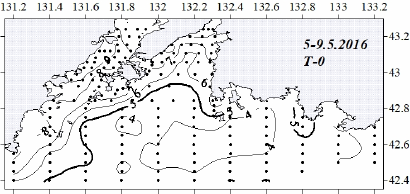

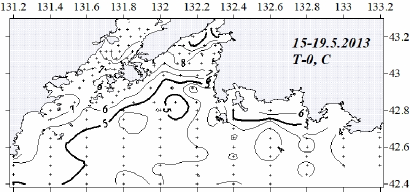

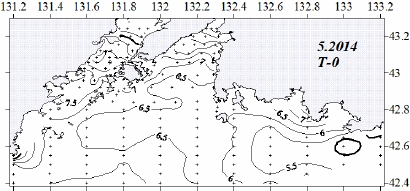

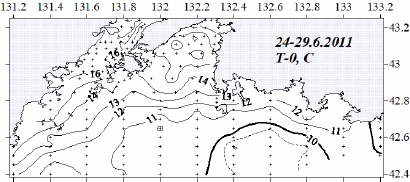

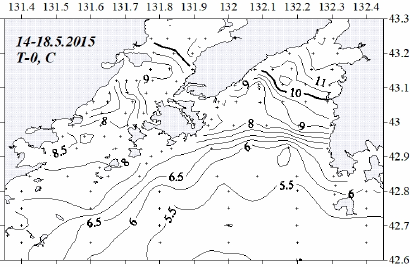

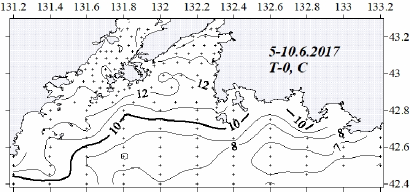

Повышенные градиенты температуры воды разделяют относительно тёплые воды северной, мелководной части залива от холодных вод южной части. Положение основного фронта на поверхности незначительно меняется в разные месяцы и годы. Если весной 2015 г. фронт проходил между 42.9° с.ш. и 43° с.ш., в июне 2011 г. — между 42.8° с.ш. и 42.9° с.ш., то в августе 2010 г. — между 42.9° с.ш. и 43.1° с.ш. Соответственно, разными были и граничные изотермы — рис. 27.

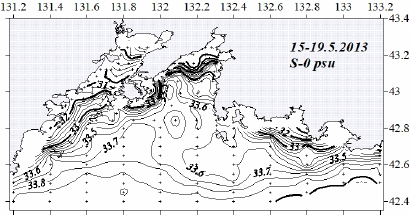

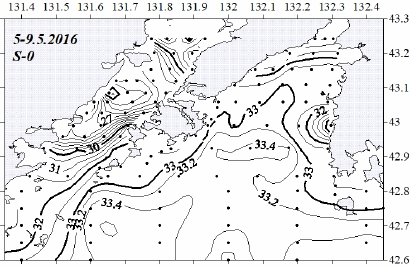

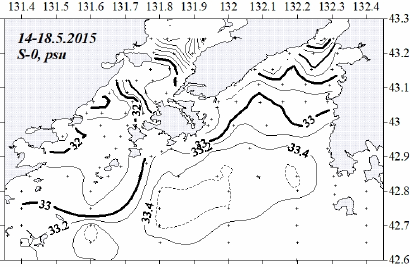

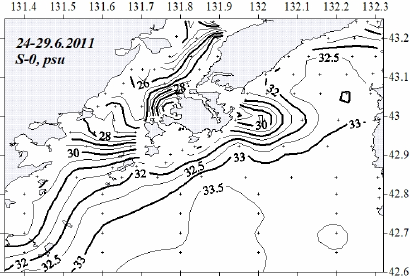

Самые мощные разделы солёностного фронта весной обычно ориентированы по широте — рис. 28. В районе Муравьёвского порога (восточнее п-о Песчаный) фронт часто делится на два раздела.

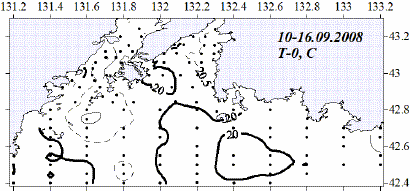

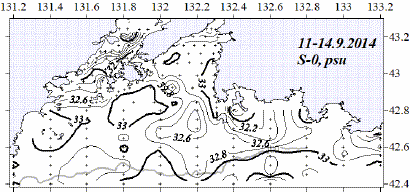

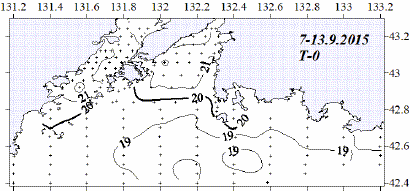

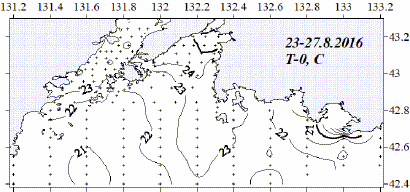

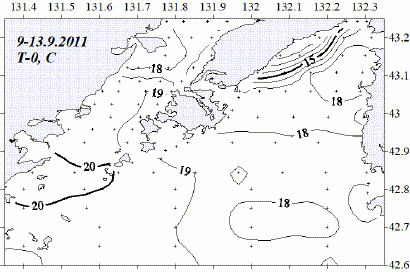

Летом термические фронты в заливе слабы или отсутствуют совсем — рис. 29. Обычно летом после прогрева поверхностный слой сливается с промежуточным. Поэтому основной термоклин резко заглубляется и на поверхность не выходит. И лишь ниже 20-30 м появляются мощные границы между тёплыми и холодными водами.

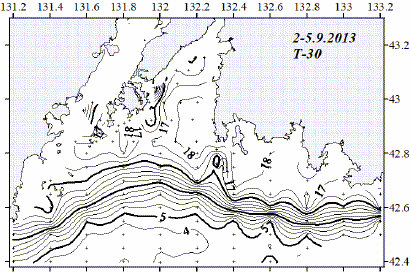

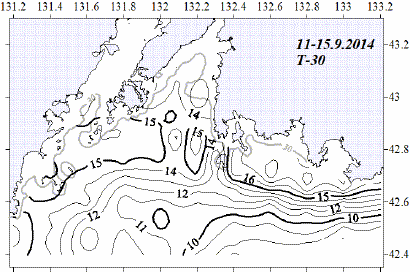

Лишь начиная с горизонта 20 м обнаруживаются мощные горизонтальное градиенты температуры воды. Но этот фронт проходит уже не по 42.8° с.ш., как на поверхности (весной и в некоторых съёмках летом), а вдоль 42.6° с.ш. — рис. 30.

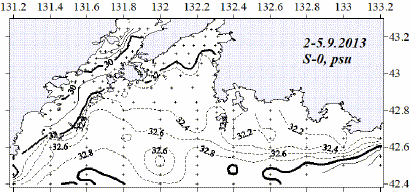

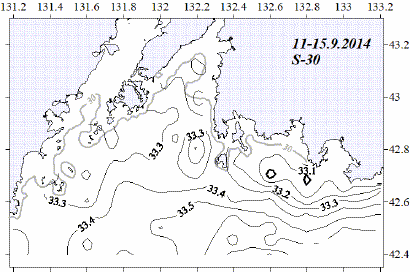

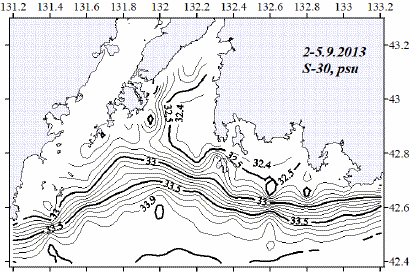

Зато солёностные фронты и однородность промежуточного слоя воды по солёности сохраняются в течение всего лета. Наиболее сильны солёностные фронты вблизи устьев рек — рис. 31.

А на придонных горизонтах солёностные фронты сдвигаются далеко на юг, как и термические — рис. 32.

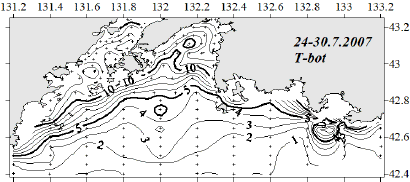

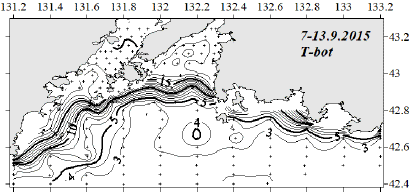

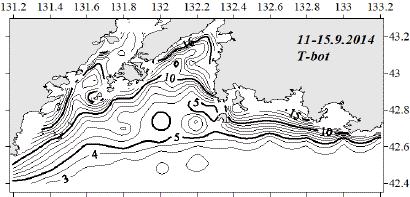

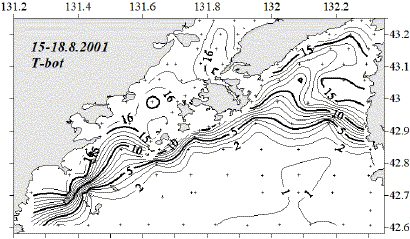

Придонные термические фронты (рис. 33), разделяющие холодные придонные воды и тёплые промежуточные – наиболее мощные. Их характерное положение летом представлено на рис. 30.

Контрасты температуры и солёности в восточной части залива.

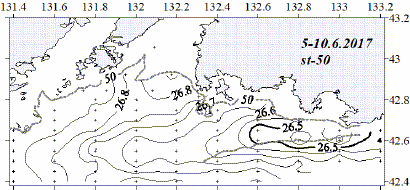

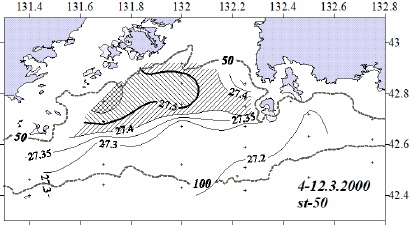

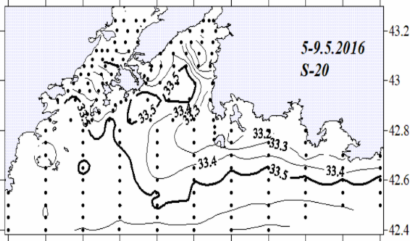

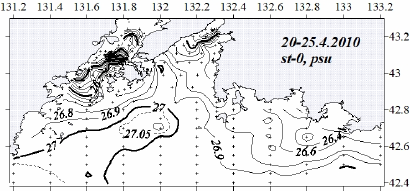

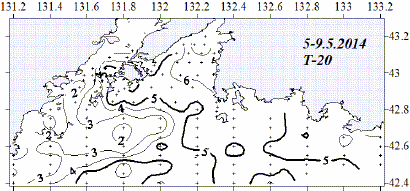

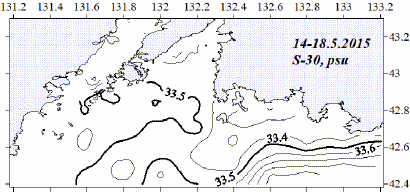

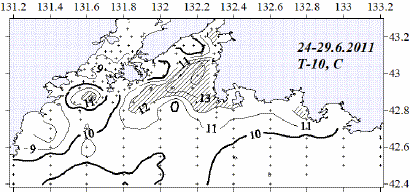

К контрастным языкам можно отнести и «область низкой температуры воды между 42.4° с.ш. и 42.8° с.ш.» в западной части залива (Лучин, Тихомирова, 2012). Но, как оказалось, эта особенность для построенных схем не характерна.

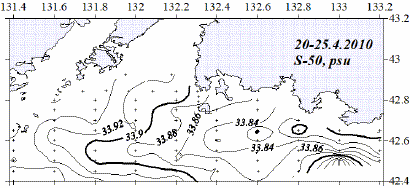

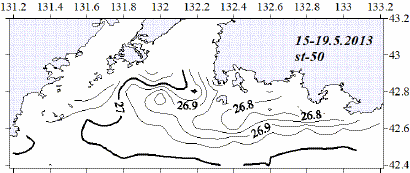

А характерны для залива — языки низкой солёности. Они есть и на востоке (чаще и мощнее) и на западе ЗПВ, весной, летом и осенью, в разные годы, на разных горизонтах (часто — и в слое скачка температуры — рис. 34). Их мощность и устойчивость различны. Вероятно, различается и их происхождение.

В восточной части залива такие языки наиболее устойчивы и встречаются чаще. Их происхождение проще всего объяснить Приморским течением, так как характеристики последнего до сих пор неизвестны. Особенности параметров вод в языках приведены в табл. 9.

Таблица 9. Языки температуры и солёности в заливе Петра Великого. Жирным шрифтом выделены значения основного параметра при выделении языка.

Наиболее часто встречается язык низкой солёности вдоль берега между Большим Камнем и Находкой. Реже встречается язык низкой солёности, проходящий вдали от берега. Они отличаются по температуре: у прибрежного языка она выше, чем у окружающих вод, а у языка низкой солёности, проходящего дальше от берега, — наоборот. Поэтому, эти языки не могут быть водами двух ветвей одного течения. Прибрежный язык (с низкой температурой воды), вряд ли, можно считать результатом Приморского течения, так как обычно восточная граница его чётко ограничена и удалена от мыса Поворотного. Зато язык холодных (менее 1.5°С) вод (с солёностью 33.7-33.9 psu и плотностью 27.0-27.1) с ядром между горизонтами 40 и 50 метров в апреле можно идентифицировать как воды Приморского течения. В июне 2017 года ядро холодных (с температурой менее 5°С) и опреснённых (солёность — менее 33.5 psu) вод располагалось там же — между горизонтами 40 и 50 м.

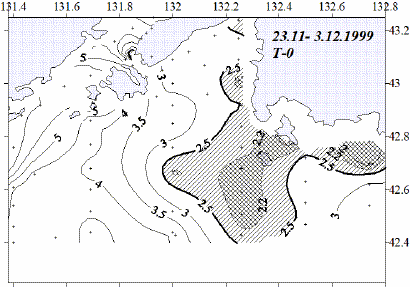

Апвеллинг

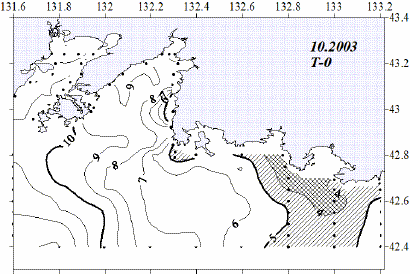

Ограниченное пятно (говорить «область» по отношению к части небольшого залива неуместно) низкой температуры воды является только возможным признаком подъёма придонной воды на поверхность. Подтвердить подъём могут схемы распределения параметров на разрезах, пересекающих пятно. Апвеллинг на схемах горизонтального и вертикального распределения температуры воды выявлен в октябрьских и ноябрьских съёмках на разных участках южного побережья Приморья — рис. 35.

ЗАКЛЮЧЕНИЕ

Определены закономерности пространственного (вертикального и горизонтального) распределения температуры и солёности.

Характерными особенностями вертикальной структуры вод ЗПВ являются два термо — и галоклина в летний период и придонный галоклин — в зимний. Зимой и весной воды залива можно разделить на три водные массы, летом и осенью — на две — три. Промежуточный (между поверхностным и придонным) слой – характерная особенность залива Петра Великого. Он отличается замечательной однородностью характеристик, существует большую часть года, обновляется зимой. От поверхностного он отличается, в основном, большей солёностью, а от придонного — большей температурой. Поздним летом и осенью, когда температура поверхностного и промежуточного слоёв выравнивается, отличия по солёности с другими слоями сохраняется.

Характерными особенностями горизонтального распределения параметров воды ЗПВ являются фронты (термический и солёностный) и языки (области) однородных вод, резко отличных от окружающих. На поверхности фронты имеют два раздела (в Амурском и Уссурийском заливах) и сложную конфигурацию. В северной части заливов фронты — зональные, а в южной — почти меридиональные (отклонение от меридиана обусловлено стоком рек).

Наиболее заметный язык контрастных (низкой солёности) вод проходит вдоль южного побережья Приморья между Находкой и Большим Камнем.

Датчики зондов, используемых для измерения основных параметров воды, необходимо тестировать до и после каждой экспедиции. При съёмках залива несколькими судами нужно проводить измерения, как минимум, в одной общей точке. Средние значения параметров воды залива на основных горизонтах позволяют выделить в раду наблюдений теплые и холодные годы.

ЛИТЕРАТУРА

Бирюлин Г.М., Бирюлина М.Т., Микулич Л.В., Якунин Л.П. Летние модификации вод залива Петра Великого // Тр. ДВНИГМИ. 1970. №30. с. 276–280.

Гидрология Тихого океана. Тихий океан. — М.: Наука, 1968. — 524 с.

Гончаренко И.А., Федеряков В.Г., Лазарюк А.Ю., Пономарёв В.И. Тематическая обработка данных AVHRR на примере изучения прибрежного апвеллинга. Исследование Земли из космоса. 1993. №2, с. 97-107

Данченков М.А., Фельдман К.Л., Файман П.А. 2003. Температура и солёность вод залива Петра Великого. Гидрометеорология и экология Дальнего Востока. Владивосток, Дальнаука, с. 10-25.

Курсова О.И., Данченков М.А. Библиография по океанографии залива Петра Великого. Вестник ДВО РАН, 2013, №6, c. 268-273.

Лоция северо-западного берега Японского моря. СПб, 1996, 354 с.

Лучин В.А., Тихомирова Е.А., Круц А.А. Океанографический режим вод залива Петра Великого (Японское море). Известия ТИНРО, 2005, т. 140, с. 130-169.

Лучин В.А., Тихомирова Е.А. Типовые распределения океанографических параметров в заливе Петра Великого (Японское море). Известия ТИНРО, 2012, т. 169, с. 134-146.

Ростов И.Д. и др. Залив Петра Великого // Физико-географические, гидрологические характеристики и гидрометеорологические условия. Владивосток, 2005. – http://www.pacificinfo.ru/data/cdrom/ 3 html/1_00.htm

Aubrey D.G., Danchenkov M.A., Riser S.C. (2001). Belt of salt water in the north-western Japan Sea. In: «Oceanography of the Japan Sea». Vladivostok, Dalnauka, p. 11-20.

Danchenkov M.A. 2003. Sea water density distribution in Peter the Great bay. Pacific oceanography, v. 1, №2, p. 179–184.

Danchenkov M.A., Aubrey D.G., Feldman K.L. 2003. Oceanography of area close to the Tumannaya river mouth (the Japan Sea). Pacific oceanography, v. 1, №1, p. 61-69.

Danchenkov M.A., Aubrey D.G., Lobanov V.B. 2000. Spatial water structure in the north-western Japan Sea. «Hydrometeorology and ecology of the Russian Far East seas» (Ed. Kochergin I.E.). Vladivostok, Dalnauka, p. 92-105.

Danchenkov M.A., Kim K., Goncharenko I.A. 1996. Extremal winters in the NW part of the East/Japan Sea by monthly air temperature. Proc.4-th CREAMS Workshop, Vladivostok, p. 7-16.

Danchenkov M.A., Lobanov. B., Nikitin A.A. 1997. Mesoscale eddies in the Japan Sea, their role in circulation and heat transport. Proc. CREAMS Int. Symposium. Fukuoka, p. 81-84.

Danchenkov M.A., Riser S.C., Yoon J.-H. 2003. Deep currents of the central Japan Sea. Pacific oceanography, v. 1, №1, p. 6–11.

Kim K., Chung J.Y.(1984): On the salinity minimum and dissolved oxygen maximum layer in the East Sea (Sea of Japan). In: “OCEAN HYDRODYNAMICS OF THE JAPAN AND EAST CHINA SEAS”. Ed. Ichiye T. Tokyo, Elsevier, p. 55-65.

ПРИЛОЖЕНИЕ 1

Таблица П1. Средние температура и солёность по слоям (1-70 м, 1-5 м, 20-30 м, 40-70 м) для северной (42.39-42.82° с.ш.) и южной (42.82-43.35° с.ш.) частей ЗПВ.

ПРИЛОЖЕНИЕ 2.

Таблица П2. Средние температура на горизонтах (1, 20, 50 м) для южной (42.39-42.82° с.ш.) и северной (42.82-43.35° с.ш.) частей ЗПВ весной и летом 2010-2017 гг.

ПРИЛОЖЕНИЕ 3. Рис. П1. Т-S-индексы по данным разных съёмок.
